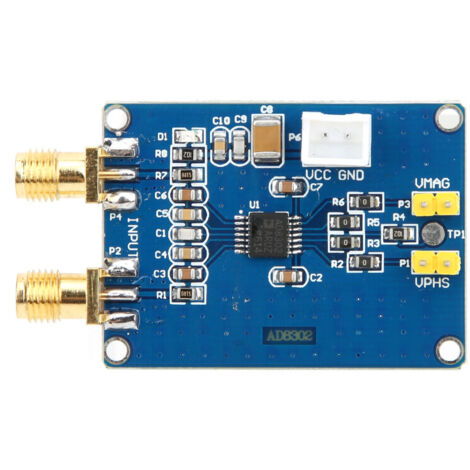

Module de détection d'amplitude et de phase AD8302 - Amplificateur large bande

20,99€
Produit similaire livré par
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
Ersandy – Interrupteur de télécommande sans fil 433MHz – Tension AC 85V~265V – Courant 30A – Portée jusqu'à 50m – Modes momentané, à bascule, verrouillé
15,98 €67

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre module de détection d'amplitude et de phase, un produit 100% neuf et de haute précision conçu pour vos applications exigeantes en mesure de signaux RF.

Ce module performant mesure le gain/la perte et la phase de signaux jusqu'à 2.7 GHz. Il intègre un amplificateur logarithmique et un détecteur de phase à double démodulation pour des analyses fiables. Son système de mesure de différence de phase accepte une plage de niveau de puissance d'entrée de -60 dBm à 0 dBm pour une impédance caractéristique de 50Ω.

Il se distingue par sa grande précision de mesure. L'échelle de mesure d'amplitude est précise à (30 mV/dB), avec une non-linéarité typique inférieure à 0.5 dB. Pour la phase, l'échelle de mesure est de (10 mV/deg), avec une non-linéarité typique inférieure à 1 degré. Le module offre également une excellente performance de mesure d'amplitude et de phase, ainsi qu'un filtrage d'alimentation efficace.

Parmi ses caractéristiques techniques, on note une tension de référence stable de 1.8V en sortie et une bande passante vidéo de 30 MHz. Il est particulièrement précis dans la mesure de la différence d'amplitude entre deux signaux.

Il propose trois modes de fonctionnement flexibles pour s'adapter à vos besoins : mode mesure de phase, mode comparateur de niveau d'entrée et mode contrôleur de phase.

Alimenté par une tension de 5V, ce module compact mesure approximativement 42 x 30.5 mm (1.7 x 1.2 pouces).

Votre commande comprend : 1 x Module de détection d'amplitude et de phase.

Caractéristiques

  • Marque
    LISATR
  • Longueur
    8 cm
  • Largeur
    6 cm
  • Hauteur
    2 cm
  • Poids
    100 g
