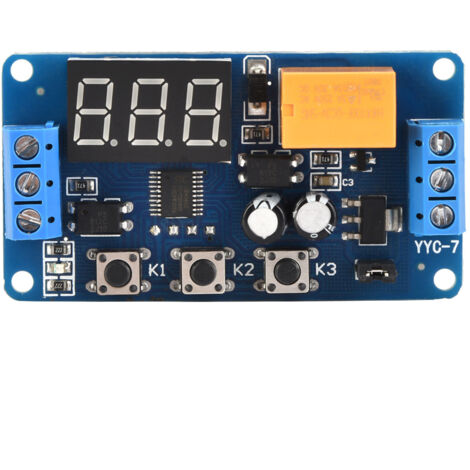

Module de commutation de temporisation de relais de commande de minuterie de Cycle réglable 3V 3.7V 4.5v 5v 6v 7.4V

Caractéristiques:

1. Ce relais temporisé peut être alimenté en basse tension, minimum à 3V.
2. Des batteries au lithium 3,7 V couramment utilisées, des banques d'alimentation 5 V, une alimentation à découpage peuvent être utilisées pour alimenter cette carte.
3. Largement utilisé pour contrôler les moteurs, les ampoules, les ceintures LED, les moteurs à courant continu, les petites pompes, etc.
4. L'isolation de couplage optique de sortie améliore la capacité anti-interférence.
5. Le module utilise une carte de circuit imprimé de niveau industriel et les paramètres définis seront enregistrés après une panne de courant.

Spécifications:

Caractéristiques :
Ce relais temporisé peut être alimenté avec une basse tension, minimum à 3 V.
Des piles au lithium 3,7 V couramment utilisées, des banques d'alimentation 5 V et une alimentation à découpage peuvent être utilisées pour alimenter cette carte.
Largement utilisé pour contrôler les moteurs, les ampoules, les courroies LED, les moteurs à courant continu, les petites pompes, etc.
L'isolation du couplage optique de sortie améliore la capacité anti-interférence.
Le module utilise un circuit imprimé de niveau industriel et définit les paramètres. sera enregistré après une panne de courant.
Spécification :
Courant de fonctionnement : DC 3 V ~ 7 V
Plage de tension avec cavalier : 3 V~5,5 V Plage de tension sans cavalier :
3,8 V ~ 7 V
Source de signal : DC 3 V ~ 12 V (utilisez généralement un déclencheur positif d'alimentation, un bouton, un capteur PNP, des signaux PLC, etc.) : 30 mA
Durée de vie : >100 000 fois
Température de fonctionnement : -40 ℃~85 ℃
Taille : 64,2*34,8*15 mm / 2,5*1,4*0,6 pouces
Poids : 22 g/0,8 oz ( environ.)
Liste des paquets :
1 * Module
Fonction :
Plage de temps de retard : minimum 0,1 seconde, maximum 999 minutes, réglable.
P-1 : le relais de déclenchement du signal est alimenté, et lorsque le temps est écoulé, le relais est mis hors tension ; pendant la période de retard :
A : le déclenchement à nouveau n'est pas valide B : le déclenchement à nouveau peut démarrer une nouvelle synchronisation C : le déclenchement à nouveau entraînera la réinitialisation du relais et la fin de la synchronisation
P-2 : le déclenchement du signal démarre la synchronisation pour T1, lorsque le temps est écoulé, le relais est excité pour T2 puis désexcité (réinitialisation)
P-3 : Cycle : excité pour T1, désexcité pour T2, cycle infini. Les temps de T1 et T2 sont tous deux réglables.
A : Après la mise sous tension, le relais est d'abord excité puis désexcité pendant un cycle infini. B : Après la mise sous tension, le relais est d'abord désexcité puis mis sous tension pendant un cycle infini.
P-4 : Lorsqu'il y a un signal, le relais est sous tension ; lorsque le signal disparaît, il démarre la synchronisation et le relais est mis hors tension lorsque le temps est écoulé. Pendant la période de retard, si le signal apparaît à nouveau, il annule le retard ; et lorsque le signal disparaît, le chronométrage recommence.
Sélection du mode : après la mise sous tension, appuyez et maintenez enfoncé le bouton K1 pendant 2 secondes, puis appuyez sur K1 pour entrer dans le mode de sélection P1 ~ 4, K2 entre dans le modèle.
P- 1 : le relais de déclenchement du signal est sous tension et lorsque le temps est écoulé, le relais est hors tension ; pendant la période de retard :
A : Le déclencheur n'est pas valide B : Le déclencheur peut à nouveau démarrer un nouveau timing C : Le déclencheur entraînera à nouveau la réinitialisation du relais et la fin du timing
P-2 : Le déclencheur de signal démarre le timing pour T1, lorsque le temps est terminé, le relais est excité pour T2 puis désexcité (réinitialisation)
P-3 : Cycle : excité pour T1, désexcité pour T2, cycle infini. Les temps de T1 et T2 sont tous deux réglables.
A : Après la mise sous tension, le relais est d'abord sous tension puis hors tension pendant un cycle infini B : Après la mise sous tension, le relais est d'abord hors tension puis sous tension pendant un cycle infini P-4 : Lorsqu'il y a un signal, le relais est sous tension ; lorsque le signal disparaît, il démarre la synchronisation et le relais est mis hors tension lorsque le temps est écoulé. Pendant la période de retard, si le signal apparaît à nouveau, il annule le retard ; et lorsque le signal disparaît, le chronométrage recommence.
Après la sélection du mode de travail, appuyez sur K1 pour entrer dans le réglage subtil de la fonction, à savoir basculer entre A, B, C.
Instructions de réglage du temps :
K2 : Le bouton Shift : appuyez pour régler la position clignotante de l'écran, K3 ajustera celui qui clignote. Jusqu'à ce que vous appuyiez sur K2, l'écran arrête de clignoter.
K3 : lorsque l'écran clignote, K3 ajuste les chiffres, de 0 à 9 à tour de rôle.
Lorsque l'affichage ne clignote pas, K3 ajuste la position du point décimal : le point décimal dans la position des unités indique 0 à 999 minutes ; dans la position "dizaines" indique 0 à 99,9 secondes ; aucun point décimal n'indique 0 à 999 secondes.
Remarque :Les fonctions P-2 et P-3 ont deux groupes de temps qui doivent être ajustés ; appuyez sur K2 six fois pour un cycle, les trois premières fois ajustent une heure, les trois dernières fois ajustent une autre heure. (la lumière bleue allumée indique le réglage du temps sous tension du relais, la lumière bleue éteinte indique le réglage du temps de désexcitation du relais.)
