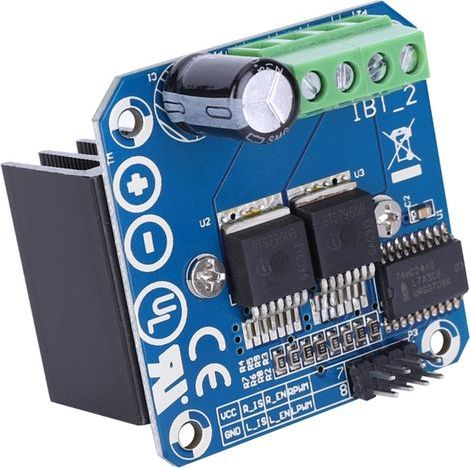

Module de Carte de Module D'entraînement de Moteur, Double Pilote de Pont en H à Courant Élevé (43 a) Bts7960, Pilote Haute Puissance Pour Composants Électriques de Voiture Intelligente B

Produit similaire livré par
Ej.Life Détecteur inductif de Boucle de véhicule de détecteurs de Boucle de barrière de Parking de Voiture/capteur de Boucle pour l'accès de véhicule
Ej.Life Détecteur inductif de Boucle de véhicule de détecteurs de Boucle de barrière de Parking de Voiture/capteur de Boucle pour l'accès de véhicule
17,13 €
3
Vendu par KOUR KAR et 1 autre marchand

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le module de carte de module d'entraînement de moteur est un pilote de pont en H à courant élevé, utilisant la puce BTS7960. Ce module est conçu pour des applications nécessitant une puissance élevée, avec une capacité de courant allant jusqu'à 43 A. Il permet de contrôler efficacement la direction et la vitesse des moteurs, tout en offrant une protection contre les surintensités thermiques.

Spécifications techniques

  • Type d'élément : Module d'entraînement moteur
  • Caractéristique : Double pilote de pont en H à courant élevé BTS7960 (43 A)
  • Tension d'alimentation : 5,5 V à 27 V
  • Fréquence maximale des entrées PWM : 25 kHz
  • Indicateur d'alimentation 5 V intégré
  • Sortie de signal d'erreur

Compatibilité et accessoires

  • Compatible avec les microcontrôleurs (MCU)
  • Liste des packages : 1 module d'entraînement de moteur

Installation

  • Connexion : 5V à partir d'un micro-ordinateur à puce unique (MCU)
  • GND : GND du microcontrôleur (MCU)
  • L_PWM : PWM ou 5V du microcontrôleur (MCU) pour les tours CCW (CW)
  • R_PWM : PWM ou 5V du microcontrôleur (MCU) pour les tours CW (CCW)
  • R_EN et L_EN : 5V du microcontrôleur (MCU)

Utilisation

Ce module permet de faire tourner le moteur dans les deux sens (avant et arrière) grâce à ses entrées PWM. Il est idéal pour les projets de robotique et d'automatisation où un contrôle précis du moteur est nécessaire.

Autres informations

  • Le radiateur peut être soudé pour une meilleure dissipation thermique.
  • Note : Le nouveau type et l'ancien type de ce produit seront envoyés au hasard.

Caractéristiques

  • Marque
    ULISEM
  • Quantité par pack
    1
  • Hauteur
    20 mm
  • Largeur
    80 mm
  • Longueur
    100 mm
  • Matières
    ABS
  • Poids
    100 g
  • Réf. ManoMano
    ME101886716
  • MMID
    692419742044
  • Réf. fabricant
    HGSD-8386-cre
  • EAN
    6497891220046
