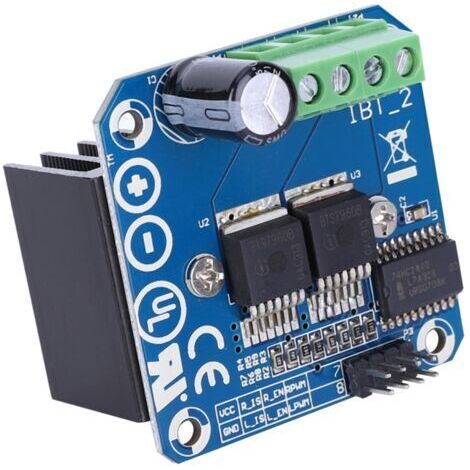

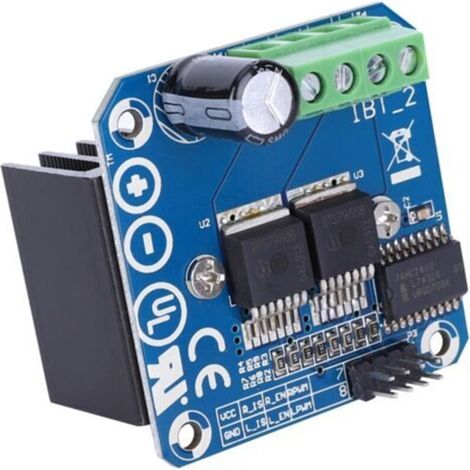

Module de Carte de Module D'entraînement de Moteur. Double Pilote de Pont en H à Courant Élevé (43 a) Bts7960. Pilote Haute Puissance Pour Composants Électriques de Voiture Intelligente B
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description générale
Le module de carte de module d'entraînement de moteur est un pilote de pont en H à courant élevé. utilisant la puce BTS7960.
Ce module est conçu pour des applications nécessitant une puissance élevée. avec une capacité de courant allant jusqu'à 43 A.
Il permet de contrôler efficacement la direction et la vitesse des moteurs. tout en offrant une protection contre les surintensités thermiques.
Spécifications techniques
Type d'élément : Module d'entraînement moteur Caractéristique : Double pilote de pont en H à courant élevé BTS7960 (43 A) Tension d'alimentation : 5.5 V à 27 V Fréquence maximale des entrées PWM : 25 kHz Indicateur d'alimentation 5 V intégré Sortie de signal d'erreur
Compatibilité et accessoires
Compatible avec les microcontrôleurs (MCU)
Liste des packages: 1 module d'entraînement de moteur
Installation
Connexion : 5V à partir d'un micro-ordinateur à puce unique (MCU) GND : GND du microcontrôleur (MCU) L_PWM : PWM ou 5V du microcontrôleur (MCU) pour les tours CCW (CW) R_PWM : PWM ou 5V du microcontrôleur (MCU) pour les tours CW (CCW) R_EN et L_EN : 5V du microcontrôleur (MCU)
Utilisation
Ce module permet de faire tourner le moteur dans les deux sens (avant et arrière) grâce à ses entrées PWM. Il est idéal pour les projets de robotique et d'automatisation où un contrôle précis du moteur est nécessaire.
Autres informations
Le radiateur peut être soudé pour une meilleure dissipation thermique.
Note : Le nouveau type et l'ancien type de ce produit seront envoyés au hasard.
Caractéristiques
- MarqueEAEILWF
- Type de module électroniqueModule d'interface
- Réf. ManoManoME213393709
- MMID191145352783
- Réf. fabricantMM-CJ21-FR0777
- EAN8901738459998
