Module Convertisseur de Fréquence en Tension FV-500Hz5V Convertisseur Analogique de Tension 0-5 V, Convertit 0-500 Hz en 0-5 V, pour la Correspondance D'interface PLC et Carte de.

Spécifications :
Condition : neuf
Type d'élément : Module de conversion de fréquence en tension
Modèle : FV-500Hz5V
Fonction : La fréquence d'entrée 0-500 Hz est convertie en 0-5V
Courant de sortie : 5MA
Temps de réponse : 0,3-0,5 secondes
Taille : env. 4,5 x 4,7 x 1,7 cm / 1,8 x 1,9 x 0,7 pouces

Liste des paquets :
1 x module de conversion fréquence en tension

Précautions d'utilisation :
1. Le potentiomètre multi-tours sur la carte est utilisé pour calibrer la relation correspondante entre la fréquence et la tension.
2. La plage de tension d'alimentation d'entrée est de 12 à 30 V CC. Il est recommandé que la tension d'alimentation soit de 15 à 24 V CC. Lorsque le niveau 12 V est utilisé, l'alimentation ne peut pas être alimentée en 12 V CC. Une alimentation d'au moins 15 V CC est requise. Si vous devez utiliser une alimentation 12 V, vous pouvez également commander 12 V CC. Convertisseur alimenté. À 24 niveaux, l'alimentation doit être alimentée par 24 VCC
3. L'entrée du est isolée par diaphragme. Capacité anti-interférence .
4. Pour une utilisation avec PLC, prend en le type NPN. Doit avoir fil de terre.
5. Si vous devez utiliser encodeur, celui-ci doit tourner à une vitesse constante pendant plus de 0,5 seconde.
6. Module de conversion de fréquence et de tension, le temps de réponse est d'environ 0,3 à 0,5 seconde.

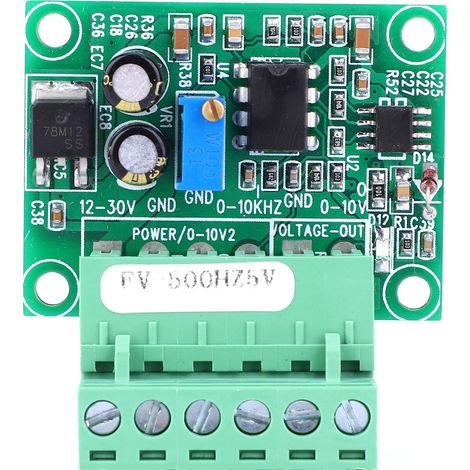

Identification et câblage :
1. 12-30 V - Entrée d'alimentation positive
2. GND - entrée d'alimentation négative (fil de terre commun)
3. GND - entrée de fréquence d'impulsion négative (fil de terre commun)
4. 0-10KHZ--entrée de fréquence d'impulsion positive
5. GND--entrée de fréquence d'impulsion négative (fil de terre commun)
6. 0-10 V-- Sortie de niveau analogique 0-10 V

Relation linéaire de correspondance :
50 Hz est converti en 0,5 V
250 Hz est
