Module CAN Bus Dual Channel Isolé avec Protection de Circuit pour Raspberry Pi

Produit similaire livré par
Poste universel URMET 113315 2 et 5 fils
Poste universel URMET 113315 2 et 5 fils
78,74 €66

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

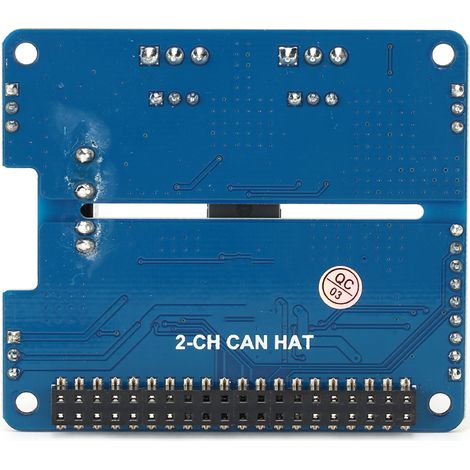

Découvrez notre carte d'extension à double canal CAN pour Raspberry Pi. Cette carte fonctionne comme un module CAN isolé à deux voies, intégrant de multiples circuits de protection pour une fiabilité optimale.

Conçue pour se connecter aux cartes mères de la série Raspberry Pi, elle s'interface parfaitement via le connecteur GPIO 40 broches standard, garantissant une compatibilité totale avec votre Raspberry Pi.

Au cœur de son fonctionnement se trouve la combinaison des puces MCP2515 et SN65HVD230, supportant une communication CAN bidirectionnelle. Elle intègre une isolation d'alimentation à bord, fournissant une tension isolée stable sans nécessiter d'alimentation externe supplémentaire. Un circuit d'isolation numérique assure une communication de signal plus sûre, une meilleure stabilité et une résistance aux interférences renforcée. De plus, la présence d'une diode de suppression de tension transitoire SM24CANB la protège contre les décharges électrostatiques et les pics de tension instantanés.

La carte est équipée d'un circuit de conversion de niveau permettant de basculer entre une tension de travail de 3.3V et 5V à l'aide d'un cavalier. Une résistance de terminaison de 120Ω est également intégrée et peut être activée ou désactivée via un autre cavalier. Enfin, l'interface de contrôle SPI (Serial Peripheral Interface) est accessible, facilitant la connexion à d'autres cartes de contrôle principales comme les cartes STM32.

**Caractéristiques techniques :**

Type d'article : Module CAN

Contrôleur CAN : MCP2515

Tension d'alimentation : 5V

Transmetteur CAN : SN65HVD230

Tension logique : 3.3V / 5V

Méthode de communication : Interface périphérique série (SPI)

**Contenu du colis :**

1 x Module CAN

1 x Lot de supports pour RPI (2 pièces)

1 x Base longue double rangée 2 x 20 broches

Caractéristiques

  • Marque
    SHTE
  • Longueur
    110 mm
  • Largeur
    70 mm
  • Hauteur
    40 mm
  • Poids
    100 g
