Description générale

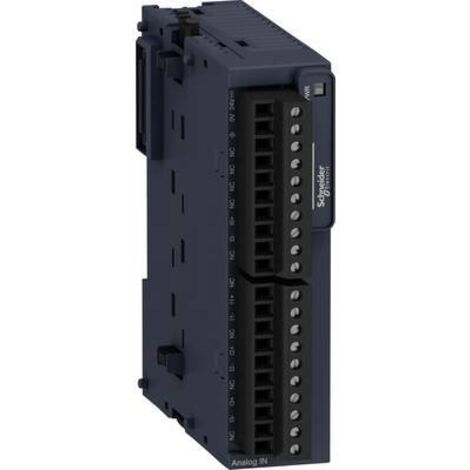

Le module d'extension d'entrées haute résolution Modicon TM3TI4 permet d'ajouter 4 entrées analogiques, configurables indépendamment pour la mesure de température, de courant ou de tension. Il est conçu pour des applications nécessitant une grande précision et flexibilité dans le choix des capteurs.Spécifications techniques
- Nombre d'entrées analogiques : 4
- Type d'entrée analogique : courant (0-20 mA, 4-20 mA), tension (-10 à +10 V)
- Entrée thermocouple : J, K, R, S, B, T, N, E, C
- Entrée thermosonde : RTD, Ni100, Ni1000, PT100, PT1000
- Résolution : 16 bits ou 15 bits + signe
- Impédance d'entrée : <= 50 Ohm pour courant, >= 1 MOhm pour tension et thermocouple, >= 1 MOhm pour sonde de température
- Temps de conversion : 100 ms + 100 ms par voie + 1 cycle contrôleur pour thermocouple et sonde de température, 10 ms + 10 ms par voie + 1 cycle contrôleur pour tension/courant
- Erreur de précision absolue : +/-0,2% de l'échelle complète à 25 °C pour tension/courant et thermocouples
- Tension d'alimentation : 24 V CC (20,4...28,8 V)
- Consommation électrique : 45 mA à 5 V CC via bus, 35 mA à 24 V CC via alimentation externe
- Dimensions : Hauteur 90 mm, Largeur 23,6 mm, Profondeur 70 mm
- Poids : 0,11 kg
Compatibilité et accessoires
- Compatible avec les automates Schneider Modicon M221, M241, M251, M262
Installation
- Raccordement : bornes à vis pour faciliter le câblage
- Support de montage : rail top hat type TH35-15 ou TH35-7.5, platine ou panneau avec kit de fixation
Utilisation
- Mesure de température, courant et tension dans divers environnements industriels
- Configuration des entrées selon les besoins spécifiques de l'application
Autres informations
- Signalisation locale : 1 LED (vert) pour l'alimentation
- Isolement : 1500 V CA entre entrées et alimentation, 500 V CA entre entrée et sortie
- Marquage : CE
