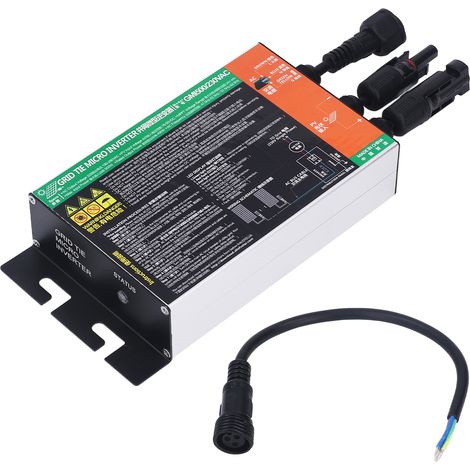

Micro-onduleur à lien au réseau MPPT, onde sinusoïdale Pure, énergie alternative solaire, AC230V, 500W

Caractéristiques:

1. SORTIE SYNCHRONE ET NON INVERSANTE : Un onduleur lié au micro-réseau est une unité compacte qui convertit le courant continu en courant alternatif pour alimenter des appareils ou des équipements de bureau et se connecter au réseau électrique. La sortie CA du micro-onduleur est synchronisée et en phase avec le réseau électrique
2. PRINCIPE DE FONCTIONNEMENT: Posséder une petite taille et une petite capacité, couramment utilisées dans les petits systèmes d'énergie solaire. Le suivi du point de puissance maximum est possible pour maximiser la puissance de sortie globale. Instrument de haute précision intégré, vous pouvez voir l'état de fonctionnement de chaque composant
3. TAUX DE CONVERSION ÉLEVÉ: L'onduleur connecté au réseau a une efficacité de conversion élevée, l'efficacité de conversion la plus élevée peut atteindre 92% et l'efficacité d'utilisation est améliorée
4. SIMPLE ET PRATIQUE: L'onduleur connecté au réseau doit être connecté au réseau pour être utilisé, le fonctionnement est simple et pratique à utiliser
5. EXCELLENT ALLIAGE D'ALUMINIUM : Le micro-onduleur est fabriqué en alliage d'aluminium, qui est durable et peut être utilisé pendant une longue période

Spécifications:

Type d'article: Grid Tie Micro Invertisseur
Matériel: Aluminium Alloy
Forme d'onde de tension de sortie: onde sinusoïdale
Sortie photovoltaïque (DC):
Nombre de connecteurs d'entrée: 1 ensemble
Plage de suivi du point de puissance maximale: 24V-40V
Plage de tension opérationnelle: 18v-50V> 18V
Sortie AC (AC):
Type de grille monophasé: 230V
Tension CA évaluée: 230V AC
Plage de tension de sortie: 230V AC: 180V-280V
Fréquence de CA évaluée: 50 / 60Hz
Plage de fréquence de sortie: 50Hz: 47,5-52,5Hz; 60 Hz: 57,5-62,5 Hz
Facteur de puissance de sortie:> 0,99
Distorsion harmonique totale du courant Température de stockage: -40 ℃ à + 85 ℃
Grade étanche: IP55
Grouille complète: La fin PE du câble AC est le fil de mise à la terre de l'équipement, et il n'y a pas d'autre port de mise à la terre
Mode de protection: protection contre l'île, protection de la tension, protection en fréquence, protection contre la température, protection actuelle, etc.

Comment utiliser:

Programme d'installation: Étape 1: Fixez le microinverter au rack. un. Marquez la position du microinverter sur le rack par rapport à la boîte de jonction du module PV ou à tout autre obstacle. né Installez un microinverter à chaque emplacement à l'aide du matériel recommandé par le fournisseur de rack de module. Étape 2: Connectez les fils AC micro-onduleur et un par un avec les câbles de bus AC (L pour brun, N pour le bleu, G pour le vert et le jaune), veuillez ne pas dépasser le courant maximum des câbles de bus AC. Étape 3: Connectez le micro onduleur au module PV, veuillez ne pas dépasser la tension d'entrée maximale de l'onduleur COV du panneau PV. Étape 4: Installez la boîte de jonction du circuit de branche AC et connectez les conducteurs du câble de bus AC. Connectez la boîte de jonction du circuit de branche AC au point d'interconnexion de la grille utilitaire. Étape 5: Vérifiez que tous les micro-invertisseurs, connecteurs et câbles sont corrects et bien connectés. Étape 6: Ouvrez les disjoncteurs de courant alternatif sur chaque circuit de branche AC du microinverter. Étape 7: Allumez le disjoncteur AC principal de la grille utilitaire. Votre système commencera à produire de l'électricité après un délai de sécurité de 30 secondes.

Liste de colis:

1 x onduleur

1 x câble AC

Remarque:

1. Utilisez uniquement le panneau solaire pour se connecter à cet appareil. Impossible d'être utilisé avec les batteries, veuillez utiliser avec prudence. 2. Cet appareil est un micro-invertisseur sur la grille, pour fonctionner correctement, il doit être connecté correctement à la grille et la grille fonctionne normalement, lorsque la grille cesse de fonctionner, elle cessera également de produire de l'électricité. 3. La tension du panneau PV ne doit pas dépasser la tension d'entrée maximale de l'onduleur. 4. Ne dépassez pas la puissance du panneau PV de la puissance de saisie maximale de l'onduleur. 5. Les pôles positifs et négatifs du panneau solaire ne peuvent pas être inversés. Si vous étendez le câble du panneau solaire. Vous devez faire attention à cela. 6. Évitez la lumière directe du soleil et la pluie pendant l'installation. (ventilé, sec, frais)
