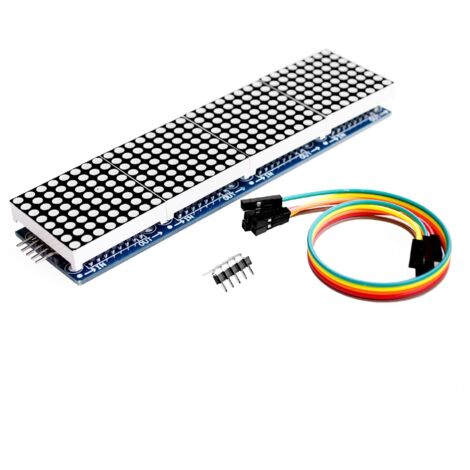

MAX7219 Dot Matrix MCU LED 4 en 1 4 x 64 Module d'Affichage Compatible avec Arduino et Raspberry Pi.Module matriciel MAX7219, module microcontrôleur de contrôle LH(lumière rouge)

20,99€
Produit similaire livré par
4 clips RGB LED éclairage vitrine placard armoire cuisine
4 clips RGB LED éclairage vitrine placard armoire cuisine
29,99 €
18
Vendu par EasonC et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le module d'affichage MAX7219 est un pilote d'affichage à cathode commune qui permet de connecter un microprocesseur à un affichage LED numérique à 8 chiffres et 7 segments, ainsi qu'à un affichage graphique à barres ou à 64 LED indépendantes. Il est conçu pour être utilisé avec des microcontrôleurs tels qu'Arduino et Raspberry Pi, offrant une interface série pratique à quatre fils pour une connexion facile. Ce module est idéal pour des applications nécessitant un affichage matriciel sans scintillement et prend en charge la cascade de plusieurs modules.

Spécifications techniques

  • Tension de fonctionnement : 5 V
  • Taille du module : longueur 12,8 cm x largeur 3,2 cm x hauteur 1,3 cm
  • Diamètre des trous de vis de fixation : 3 mm
  • Consommation en mode d'arrêt : 150 µA
  • Compatibilité et accessoires

  • Compatible avec Arduino et Raspberry Pi
  • Inclus : 1 module matriciel MAX7219 quatre-en-un (testé) et 1 ligne DuPont 5P de 20 cm
  • Installation

  • Le port d'entrée est situé à gauche du module et le port de sortie à droite.
  • Pour contrôler un seul module, connectez le port d'entrée à la CPU.
  • Pour plusieurs modules en cascade, connectez la borne d'entrée de chaque module à la CPU et la borne de sortie d'un module à la borne d'entrée du suivant.
  • Utilisation

  • Chaque donnée peut être adressée lors de la mise à jour sans écraser tous les affichages.
  • Possibilité de choisir d'encoder ou non chaque donnée.
  • Commandes de luminosité analogiques et numériques disponibles.
  • Mode de détection pour allumer toutes les LED.
  • Caractéristiques

    • Marque
      AOUGO
    • Longueur
      12.8 cm
    • Largeur
      3.2 cm
    • Hauteur
      1.3 cm
    • Poids
      100 g
