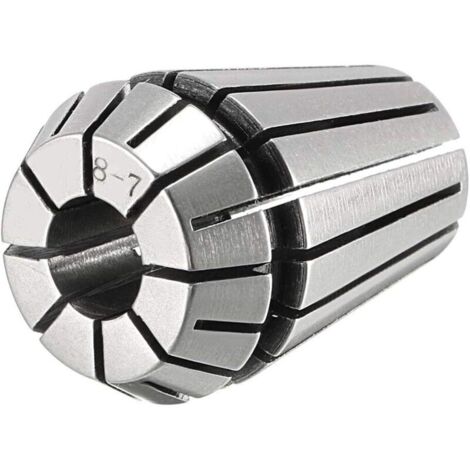

Mandrin à pince à ressort ER20 de 8 mm pour machines de gravure CNC et outils de fraisage pour tours
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Description :
Cette pince ER est utilisée pour les fraiseuses CNC et les machines à graver avec système de serrage.
La pince doit être placée sur l'écrou du mandrin avant d'être insérée dans celui-ci.
Instructions d'installation et de démontage :
Placez la pince sur l'écrou, tournez-la légèrement et attendez que la partie excentrée de l'écrou s'engage dans la gorge de la bague de retenue. Poussez la pince uniformément pour l'insérer dans l'écrou.
Installez la pince et l'écrou ensemble sur le corps du mandrin ou la broche de la machine-outil. Placez l'outil de gravure dans le trou de serrage et serrez l'écrou à l'aide d'une clé jusqu'à ce que l'outil soit bien fixé.
Lors du remplacement de l'outil de gravure, desserrez l'écrou à l'aide d'une clé pour libérer le mandrin et l'outil. Retirez l'outil de gravure, poussez la pince vers l'extérieur, puis remplacez-la par une pince de taille différente si nécessaire.
Spécifications :Modèle : ER20
Diamètre de serrage : 8 mm
Matériau : Acier 40Cr
Précision : 0,015 mm / 0,0006 po
Hauteur totale : 31,5 mm / 1,24 po
Diamètre extérieur (maximum) : 21 mm / 0,83 po
Contenu de l'emballage :
1 pince à ressort
Caractéristiques
- MarqueFOCTRO
- MatièresAcier
- Type de mandrinAuto-serrant
- Serrage du mandrinAutoserrage sans clé
- Perceuse compatiblePerceuse magnétique
