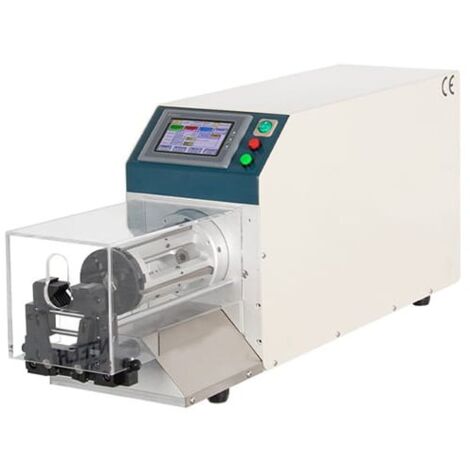

Dénudeuse rotative pour câbles coaxiaux et de communication multicouches 2-23 mm (compacte)

Code ErreBi: 67648
Vendu au pièce

La RBEW06S est une machine professionnelle conçue pour le dénudage rotatif multicouche de câbles coaxiaux et de câbles de communication, adaptée au traitement de câbles de petit, moyen et grand diamètre présentant des structures composées de plusieurs couches concentriques.
Grâce à son système de coupe à lame rotative haute précision, la machine permet de contrôler précisément la profondeur de coupe et de traiter des câbles dont le diamètre est compris entre 2 et 23 mm.
La possibilité de programmer jusqu'à 9 couches de dénudage permet de traiter des structures complexes sans devoir remplacer continuellement l'outil de coupe.

Dénudage rotatif multicouche haute précision
La RBEW06S utilise un système avancé de coupe rotative conçu pour améliorer la précision et la vitesse de traitement.
La tête de coupe rotative permet de traiter progressivement les différentes couches concentriques du câble, tandis que la profondeur de dénudage, la vitesse, la distance de traitement et le temps de rotation peuvent être réglés numériquement depuis le système de commande.
La précision de coupe déclarée est de 0,01 mm, ce qui est particulièrement important lorsqu'une couche doit être retirée sans endommager les couches inférieures.

Traitement de câbles de 2 à 23 mm
La machine est conçue pour traiter des câbles dont le diamètre est compris entre 2 et 23 mm, offrant une large plage d'utilisation pour les câbles de communication et les câbles coaxiaux multicouches.
La longueur maximale de dénudage est de 150 mm, permettant d'effectuer des traitements étendus aux extrémités des câbles.
La large plage de réglage permet d'utiliser la même machine avec différentes dimensions et configurations de câbles.

Jusqu'à 9 couches sans changement de lame
La RBEW06S peut traiter jusqu'à 9 couches de dénudage au cours d'une même opération.
Le système spécifique de positionnement de l'axe et l'outil de coupe rotatif permettent de traiter différentes dimensions de câbles sans changer de lame pour chaque application.
Cette solution réduit les temps de préparation et facilite les changements de production.

Centrage automatique et serrage programmable
Le dispositif de serrage du câble utilise un système de centrage automatique avec entraînement motorisé, maintenant le câble correctement aligné par rapport à la tête de coupe.
La force de serrage est contrôlée par le programme et peut être adaptée aux caractéristiques du câble à traiter.
Un centrage correct contribue à obtenir un traitement uniforme sur toute la circonférence du câble et améliore la répétabilité du processus.

Écran tactile et commande numérique
La machine est équipée d'un écran tactile permettant à l'opérateur de régler numériquement les principaux paramètres de traitement.
Des valeurs telles que la profondeur de dénudage, la vitesse, la distance de traitement et le temps de rotation peuvent être réglées directement depuis l'interface.
La mémoire interne permet d'enregistrer jusqu'à 99 programmes de traitement, facilitant le rappel rapide des configurations les plus fréquemment utilisées.

Entraînement par moteur et vis à billes
La RBEW06S utilise un système d'entraînement par moteur et vis à billes conçu pour garantir des mouvements linéaires précis et contrôlés.
La combinaison du déplacement motorisé et de la tête de coupe rotative permet de contrôler précisément la position de l'outil pendant les différentes étapes du dénudage.
Les lames sont fabriquées en acier au tungstène, matériau adapté aux opérations nécessitant précision et résistance de l'outil de coupe.

Capacité de production élevée
La capacité de production déclarée est comprise entre 300 et 800 pièces/heure, en fonction du matériau du câble et de la configuration du traitement.
Cette cadence rend la machine adaptée aussi bien à la production répétitive qu'aux ateliers devant traiter différents types de câbles multicouches.

Applications
La RBEW06S est principalement conçue pour le dénudage multicouche de câbles de communication de petit, moyen et grand diamètre ainsi que pour le traitement de câbles coaxiaux comportant plusieurs couches concentriques.
Le réglage numérique des paramètres, le centrage automatique et la possibilité de traiter jusqu'à neuf couches rendent la machine particulièrement adaptée aux applications nécessitant précision et répétabilité.

Principaux avantages
• Technologie de dénudage à lame rotative
• Plage de traitement de 2 à 23 mm
• Longueur maximale de dénudage de 150 mm
• Possibilité de traiter jusqu'à 9 couches
• Précision de coupe de 0,01 mm
• Traitement de différentes dimensions de câbles sans changement de lame
• Centrage automatique du câble
• Système de serrage motorisé
• Force de serrage contrôlée par programme
• Écran tactile avec réglage numérique des paramètres
• Mémoire pouvant contenir jusqu'à 99 programmes de traitement
• Système d'entraînement par moteur et vis à billes
• Capacité de production indicative de 300 à 800 pièces/heure

Données techniques
Modèle : RBEW06S
Type de câble : câbles coaxiaux et câbles de communication multicouches
Diamètre du câble : 2-23 mm
Méthode de dénudage : lame rotative
Capacité de production : 300-800 pièces/heure, selon le matériau du câble
Longueur maximale de dénudage : 150 mm
Nombre maximal de couches de dénudage : 9
Précision de coupe : 0,01 mm
Mémoire des programmes : 99 programmes de traitement
Système d'entraînement : moteur / vis à billes
Écran : écran tactile
Matériau des lames : acier au tungstène
Puissance : 630 W
Alimentation : AC 220 V / 50 Hz, 110 V en option
Dimensions de la machine : 920 × 220 × 400 mm
Poids : environ 45 kg

Scheda Tecnica

Type de produit: Machine à dénuder les câbles
Watts: 600W
Voltage/Fréquence: AC: 110-220V, 50/60Hz
Dimensions: 920x220x400 (L x W x H)
Diamètre extérieur du câble: 3 - 25 mm
Mode de visualisation: touch screen
Productivité: 300 - 800 pz/h
