Machine automatique à lame rotative qui coupe et dénude les câbles unipolaires, multiconducteurs et coaxiaux

Code ErreBi: 65501
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 60 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
Vendu au pièce

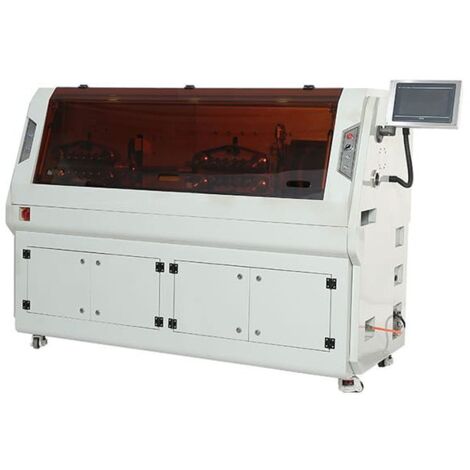

La RBEW05S+R est une machine professionnelle conçue pour la coupe et le dénudage automatique de câbles électriques de grande section, avec une capacité de traitement de 30 à 300 mm².
Grâce au système de dénudage rotatif, elle permet d’effectuer des travaux précis même sur des câbles complexes, avec possibilité de dénudage jusqu’à 6 couches.
La machine est particulièrement indiquée pour les applications industrielles où une grande précision, une continuité opérationnelle et la capacité de traiter des câbles de grandes dimensions sont requises.
Le système d’alimentation par courroie, commandé par servomoteur, garantit une avance stable du câble, améliorant la qualité de coupe et la répétabilité du processus.
La longueur de coupe réglable de 10 à 99.999 mm permet d’adapter la machine à différentes exigences de production, tandis que la tolérance sur la longueur de coupe de 0,002 x L assure une grande précision même sur des travaux de longueur variable.
La machine permet un dénudage côté I jusqu’à 1000 mm et côté II jusqu’à 300 mm, la rendant adaptée aussi bien aux travaux standard qu’aux préparations particulières sur câbles de puissance.
La structure robuste, la puissance installée de 11,7 kW et la productivité jusqu’à 1000 pièces/heure rendent la RBEW05S+R adaptée aux ateliers de production, ateliers de câblage, secteur de l’énergie, automotive, tableaux électriques industriels et applications professionnelles intensives.

PRINCIPE DE FONCTIONNEMENT

- Le câble est inséré dans le système d’alimentation par courroie
- Le servomoteur contrôle l’avance du câble de manière stable et précise
- La machine effectue la coupe à la longueur programmée
- Le système de lames en acier effectue le dénudage rotatif
- Le traitement peut concerner jusqu’à 6 couches du câble
- Le câble est libéré prêt pour les étapes suivantes d’assemblage, de sertissage ou de connexion

PRINCIPAUX AVANTAGES

- Idéale pour câbles électriques de grande section
- Plage de traitement de 30 à 300 mm²
- Dénudage rotatif jusqu’à 6 couches
- Coupe automatique avec longueur réglable jusqu’à 99.999 mm
- Grande précision sur la longueur de coupe
- Dénudage côté I jusqu’à 1000 mm
- Dénudage côté II jusqu’à 300 mm
- Alimentation par courroie pour une avance stable du câble
- Servomoteur pour plus de précision et de contrôle
- Productivité jusqu’à 1000 pièces/heure
- Lames en acier robustes et résistantes
- Structure industrielle adaptée aux travaux intensifs
- Niveau sonore réduit inférieur à 70 dB(A)

PRINCIPALES APPLICATIONS

- Coupe et dénudage de câbles de grande section
- Traitement de câbles de puissance
- Câblages industriels
- Production de wiring harness
- Secteur automotive et véhicules industriels
- Tableaux électriques de puissance
- Installations électriques industrielles
- Secteur énergie et distribution électrique
- Préparation de câbles pour sertissage
- Ateliers de câblage et ateliers de production
- Applications professionnelles à haute productivité

CARACTÉRISTIQUES TECHNIQUES

Modèle : RBEW05S+R

Type de machine : machine automatique de coupe et dénudage pour câbles de grande section

Capacité de dénudage : dénudage rotatif jusqu’à 6 couches

Section du conducteur : 30 - 300 mm²

Longueur de coupe : 10 - 99.999 mm

Tolérance sur la longueur de coupe : 0,002 x L

Longueur de dénudage côté I : 0 - 1000 mm

Longueur de dénudage côté II : 0 - 300 mm

Mode de dénudage : dénudage rotatif

Matériau de la lame : acier

Diamètre maximal du tube guide : 50 mm

Productivité : 500 - 1000 pièces/heure

Niveau sonore : < 70 dB(A)

Alimentation : 110 / 220 V, 50-60 Hz

Puissance : 11,7 kW

Mode d’alimentation : alimentation par courroie

Type de moteur d’alimentation : servomoteur

Poids : 850 kg

Dimensions : 195 x 95 x 160 cm

Application : coupe et dénudage de câbles électriques de grande section

Fonctionnement : automatique avec dénudage rotatif

Utilisation : professionnelle et industrielle


Scheda Tecnica

Type de produit: Machine à couper et à dénuder les câbles
Watts: 11.7 kW
Voltage/Fréquence: AC: 110-220V, 50/60Hz
Dimensions: 1950x950x1600 (L x W x H)
Section de câble mmq: 30.00 mmq - 300.00 mmq
Diamètre intérieur maximum du tube de guidage: 50 mm
Longueur de dénudage côté 1: 0 - 1000 mm
Longueur de dénudage côté 2: 0 - 300 mm
Longueur de coupe: 10 - 99.999 mm
Matériau de la lame: l'acier au tungstène
Mode d'entraînement: servomoteur
Productivité: 500 - 1000 pcs/h
