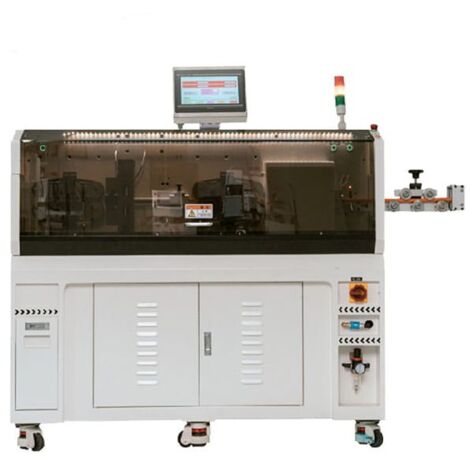

Machine automatique à lame rotative coupe et dénude les câbles unipolaires, multiconducteurs et coaxiaux

Code ErreBi: 66282
Code Producteur: RBEW05M
Producteur: ErreBi Group
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 60 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
Vendu au pièce

La RBEW05M est une machine professionnelle conçue pour la coupe et le dénudage automatique de câbles électriques avec diamètre extérieur de 5 à 25 mm et section conducteur de 6 à 120 mm².
Grâce au système de dénudage rotatif, elle permet d’effectuer des travaux précis même sur des câbles complexes, avec une capacité de dénudage jusqu’à 8 couches.
La machine est particulièrement indiquée pour les applications industrielles où une grande précision, une continuité opérationnelle et la capacité de traiter des câbles multipolaires ou avec des gaines particulièrement structurées sont requises.
La précision de la profondeur de coupe de 0,01 mm permet de contrôler avec exactitude l’incision de la gaine, réduisant le risque d’endommager le conducteur interne.
La longueur de coupe réglable de 40 à 9999 mm permet d’adapter la machine à différentes exigences de production, tandis que la tolérance sur la longueur de coupe inférieure à 0,002 x L garantit un traitement stable et répétable.
La machine permet un dénudage côté I de 1 à 300 mm et côté II de 1 à 200 mm, la rendant adaptée aussi bien aux travaux standard qu’aux préparations plus complexes sur câbles de moyenne et grande section.
Le système de guidage avec 28 rouleaux servo assure une avance stable et contrôlée du câble, améliorant la précision de coupe, la qualité du dénudage et la continuité du processus.
Le contrôle par écran tactile permet une gestion intuitive des paramètres de travail, facilitant les changements de production et améliorant l’efficacité dans les travaux répétitifs.
La structure robuste, la productivité jusqu’à 900 pièces/heure et le mode de dénudage rotatif rendent la RBEW05M adaptée aux ateliers de production, ateliers de câblage, secteur automotive, câblages industriels et applications professionnelles.

PRINCIPE DE FONCTIONNEMENT

- Le câble est inséré dans le système de guidage servo à 28 rouleaux
- Les rouleaux assurent une avance stable et contrôlée du câble
- L’opérateur règle les paramètres via l’écran tactile
- La machine effectue la coupe à la longueur programmée
- Le système de dénudage rotatif incise et retire la gaine du câble
- Le traitement peut concerner jusqu’à 8 couches du câble
- Le câble est libéré prêt pour les étapes suivantes d’assemblage, de sertissage ou de connexion

PRINCIPAUX AVANTAGES

- Idéale pour coupe et dénudage automatique de câbles électriques
- Plage de traitement avec diamètre extérieur de 5 à 25 mm
- Section conducteur de 6 à 120 mm²
- Dénudage rotatif jusqu’à 8 couches
- Précision de profondeur de coupe de 0,01 mm
- Coupe automatique avec longueur réglable de 40 à 9999 mm
- Grande précision sur la longueur de coupe
- Dénudage côté I de 1 à 300 mm
- Dénudage côté II de 1 à 200 mm
- Système de guidage servo à 28 rouleaux
- Écran tactile pour une gestion intuitive
- Productivité jusqu’à 900 pièces/heure
- Structure robuste pour utilisation professionnelle et industrielle

PRINCIPALES APPLICATIONS

- Coupe et dénudage de câbles électriques
- Traitement de câbles multipolaires et câbles complexes
- Dénudage de câbles jusqu’à 8 couches
- Câblages industriels
- Production de wiring harness
- Secteur automotive
- Tableaux électriques industriels
- Installations électriques professionnelles
- Préparation de câbles pour sertissage
- Ateliers de câblage et ateliers de production
- Applications électroniques et industrielles
- Maintenance électrique professionnelle

CARACTÉRISTIQUES TECHNIQUES

Modèle : RBEW05M

Type de machine : machine automatique de coupe et dénudage rotatif de câbles

Capacité de dénudage : dénudage rotatif jusqu’à 8 couches

Diamètre extérieur du câble : 5 - 25 mm

Section conducteur : 6 - 120 mm²

Longueur de coupe : 40 - 9999 mm

Précision profondeur de coupe : 0,01 mm

Tolérance longueur de coupe : < 0,002 x L

Longueur de dénudage côté I : 1 - 300 mm

Longueur de dénudage côté II : 1 - 200 mm

Mode de dénudage : dénudage rotatif

Diamètre du tube guide : 240 mm

Plage des lames : 7 - 28 mm

Mode de guidage : guidage servo à 28 rouleaux

Mode d’affichage : écran tactile

Productivité : 400 - 900 pièces/heure

Alimentation : 110 / 220 V, 50-60 Hz

Poids : 220 kg

Dimensions : 1680 x 560 x 1120 mm

Application : coupe et dénudage rotatif de câbles électriques

Fonctionnement : automatique avec dénudage rotatif

Utilisation : professionnelle et industrielle


Scheda Tecnica

Type de produit: Machine à couper et à dénuder les câbles
Voltage/Fréquence: AC: 110-220V, 50/60Hz
Dimensions: 1680x560x1120 (L x W x H)
Section de câble mmq: 6 - 120 mmq
Diamètre extérieur du câble: 5 - 25 mm
Diamètre intérieur maximum du tube de guidage: 240 mm
Longueur de dénudage côté 1: 1 - 300 mm
Longueur de dénudage côté 2: 1 - 200 mm
Longueur de coupe: 40 - 9999 mm
Mode d'entraînement: 28 rouleaux avec guide servomoteur
Mode de visualisation: touch screen
Productivité: 400 - 900 pz/h
Couches de dégainage: 8 couches
