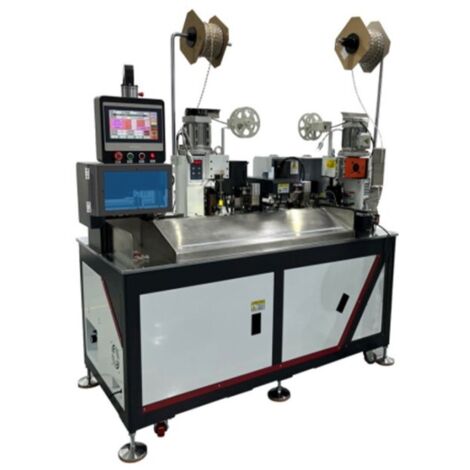

Machine à sertir automatique, insertion des cosses des deux côtés
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 70 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
VENDU AVEC HOUSSE DE PROTECTION
Vendu au pièce
La RBEW8345 est une machine entièrement automatique qui intègre en un seul cycle : coupe à longueur, dénudage simple/double extrémité, sertissage des deux côtés et insertion de gaine sur un côté avec positionnement en butée. Elle est conçue pour les faisceaux électriques nécessitant une haute productivité, une qualité répétable et des contrôles de process intégrés.
Flux de travail
1) Coupe à longueur : longueurs réglables 90 - 9 999 mm ; pour des câbles = 800 mm, l’utilisation du convoyeur de sortie est prévue.
2) Dénudage : simple ou double extrémité, 1 - 15 mm par côté.
3) Sertissage double côté : force de sertissage 3,0 T, course 30 mm.
4) Insertion de gaine (sur un côté) : la machine insère et positionne la gaine (sheath) sur une extrémité puis termine le sertissage sur les deux côtés.
Données techniques principales
Modèle : RBEW8345
Section de câble (mm²) : 1,00 - 4,00 mm²
Section de câble (AWG) : 24 - 12 AWG
Longueur de coupe : 90 - 9 999 mm
Longueur de dénudage : 1 - 15 mm
Force de sertissage : 3,0 T (30 kN)
Course : 30 mm
Fonctions : coupe ; dénudage simple/double ; sertissage simple/double ; insertion de gaine sur un seul côté
Détection d’anomalies : faible pression d’air, câble coincé ou absence de câble
Commande : écran tactile
Productivité : 2 000 - 2 500 pcs/h
Pression d’air : 0,5 - 0,8 MPa
Tension : AC 220 V monophasé, 50/60 Hz
Poids : 500 kg
Dimensions : 1700 × 900 × 1860 mm (L × l × H)
Scheda Tecnica
Type de produit: Machine à sertir les bornes
Voltage/Fréquence: CA 220V/ 50/60Hz
Dimensions: 1700x900x1860 (L x W x H)
Section de câble mmq: 1.00 mmq - 4.00 mmq
Section de câble AWG: 24 - 12 AWG
Force de sertissage: 30 KN (3T)
Longueur de dénudage côté 1: 1 - 15 mm
Longueur de dénudage côté 2: 1 - 15 mm
Longueur de coupe: 90 - 9.999 mm
Matériau de la lame: l'acier au tungstène
Mode de visualisation: touch screen
Pression d'air: 0.5 - 0.8 MPa
Productivité: 2000 - 2500 pz/h
Coup de presse: 30mm
Caractéristiques
- MarqueERREBI GROUP
- Longueur170 cm
- Largeur90 cm
- Hauteur186 cm
- MatièresAcier
Questions fréquentes
Cet équipement peut réaliser des coupes allant jusqu'à 9 999 mm.
La force de sertissage maximale de cet outil est de 3,0 T, équivalente à 30 kN.
Cet appareil est compatible avec des sections de câble allant de 1,00 à 4,00 mm², soit de 24 à 12 AWG.
