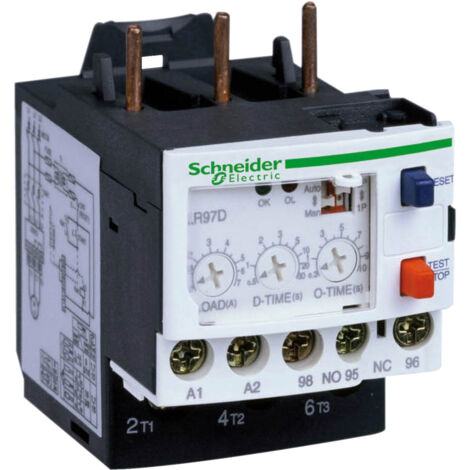

Lr97d25m7 Schneider - Relais électronique De Protection Thermique Moteur 5 à 25a - Tesys Lr9d - Classe 10a

Relais thermique réglable de 5 à 25A - Schneider LR97D25M7

Ce relais de protection thermique Schneider Electric issu de la gamme TeSys LR9D, permet de protéger un moteur électrique asynchrone contre les surcharges.

Le relais LR97D25M7 offre une plage de réglage de 5 à 25A afin d'adapter la protection thermique à la puissance de votre moteur triphasé 380V ou monophasé 220V.

Ce relais de surcharge est compatible avec un contacteur Schneider de la gamme LC1D: un contacteur LC1D09 à LC1D38

Les points clés du relais LR97D25M7

• fabriqué en Corée
• Plage de réglage 5 à 25A
• Compatible avec contacteur tripolaire LC1D09 à LC1D38

Caractéristiques principales du Relais thermique Schneider LR97D25M7 :

• Gamme : TeSys

• Nom du produit : TeSys D

• Nom de l'appareil : LR97

• Type de produit ou équipement : Relais de surintensité électronique

• Utilisation du relais : Surcharge Imax > IsettingRotor verrouillé, blocage mécanique I > 3 x IsettingSensibilité au défaut de phase

• Accessoires associés : LC1D09...D38

• Type de réseau : CA

• [Us] tension d'alimentation : 200...240 V CA

• zone de réglage de protection thermique : 5?25 A

• [Ue] tension assignée d'emploi : 600 V CA 50/60 Hz pour circuit de puissance se conformer à CSA600 V CA 50/60 Hz pour circuit de puissance se conformer à UL690 V CA 50/60 Hz pour circuit de puissance se conformer à IEC 60947-4-1

• Quantité du lot : Lot de 10

• Complémentaires Fréquence du réseau : 50...60 Hz

• support de montage : Direct sur le contacteurRail

• seuil de déclenchement : 5...21 A

• Tenue aux ondes de choc : 6 kV conforming to IEC 61000-4-5

• Description des contacts : 1 F/O

• [Ith] courant thermique conventionnel : 3 A for control circuit

• type de protection : Fusible BS 3 A - pour télécommandeDisjoncteur GB2 3 A - pour télécommandeFusible gG 3 A - pour télécommande

• puissance maximum : 28 W à 110 V CC se conformer à CEI 6094728 W à 220 V CC se conformer à CEI 6094755 W à 24 V CC se conformer à CEI 6094755 W à 48 V CC se conformer à CEI 60947140 VA à 48 V CA se conformer à CEI 60947360 VA à 110 V CA se conformer à CEI 60947360 VA à 220 V CA se conformer à CEI 6094770 VA à 24 V CA se conformer à CEI 60947

• [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à CSACircuit de puissance: 600 V se conformer à ULCircuit de puissance: 690 V se conformer à IEC 60947-4-1

• [Uimp] tension assignée de tenue aux chocs : 6 kV

• sensibilité à une perte de phase : < 3 s

• remise à zéro : Remise à zéro automatique 120 s fixeÉlectrique par l'interruption de l'alimentation électrique pendant au moins 0,1 sRéinitialisation manuelle

• gamme de temps : 0,2 à 10 s - bouton temporel O0,3 à 10 s - bouton temporel O0,5 à 30 s - bouton temporel D

• fonction de signalisation : 2 DELs

• mode de raccordement : Télécommande: câble 1 1?25 mm²souple avec extrémité de câbleTélécommande: câble 1 1?25 mm²souple sans extrémité de câbleCircuit de puissance: câble 1 1?4 mm²souple avec extrémité de câbleCircuit de puissance: câble 1 1,5?10 mm²souple sans extrémité de câbleCircuit de puissance: pince à cosse 1 1?4 mm²souple avec extrémité de câbleCircuit de puissance: pince à cosse 1 1,5?10 mm²souple sans extrémité de câbleTélécommande: câble 2 1?25 mm²souple avec extrémité de câbleTélécommande: câble 2 1?25 mm²souple sans extrémité de câbleTélécommande: pince à cosse 1 1?25 mm²souple avec extrémité de câbleTélécommande: pince à cosse 1 1?25 mm²souple sans extrémité de câbleTélécommande: pince à cosse 2 1?25 mm²souple avec extrémité de câbleTélécommande: pince à cosse 2 1?25 mm²souple sans extrémité de câble

• couple de serrage : Télécommande: 0,6...1,2 N.m sur pince à cosseCircuit de puissance: 2 N.m sur câble

• Hauteur : 67,5 mm

• Largeur : 45 mm

• Profondeur : 67,5 mm

• Poids du produit : 0,172 kg
