Localisateur de câbles souterrains, traceur de circuits, détecteur de tuyaux métalliques, outil de traçage de câbles, peut détecter les câbles dans les murs souterrains

Description générale

L'appareil de détection de câbles, comprenant émetteur et récepteur avec batterie intégrée, est un outil essentiel pour la localisation de câbles enterrés dans les murs et sous terre. Il permet de repérer les tracés de câbles électriques, de détecter les courts - circuits et autres défaillances de ces câbles.   Conçu pour une utilisation aisée, cet ensemble est idéal pour identifier les fusibles, les circuits de protection, les prises et les boîtes de jonction dissimulés. Les émetteur et récepteur utilisent tous deux des batteries lithium - ion rechargeables, offrant praticité et autonomie.

Caractéristiques

• Détection précise : Repère les câbles électriques dissimulés dans les murs et sous terre, détecte les courts - circuits et autres défaillances.
• Identification de composants : Permet de trouver les fusibles, circuits de protection, prises et boîtes de jonction dissimulés.
• Batteries rechargeables : Émetteur et récepteur équipés de batteries lithium - ion 3.7V 1500mAh rechargeables, pratique et autonome.
• Polyvalent : Utilisable pour la localisation de câbles dans diverses situations de détection.

Spécifications

• Émetteur :
  • Fréquence de sortie : 125kHz
  • Codage de signal : A, B, E, F, H
  • Niveau de signal : 4
  • Détection de tension externe : DC 10 - 400V (0 - 60Hz) ±2 %, AC 10 - 400V (50 - 400Hz) ±2 %
  • Vérification de polarité externe : Oui
  • Détection de tension externe : 400V DC/AC pour la localisation de câble
  • Alimentation : Batterie lithium - ion 3.7V 1500mAh (intégrée)
  • Fusible : 2A/500V
  • Dimensions : 175*85*36mm
• Récepteur :
  • Profondeur de poursuite : Dépend du milieu et de l'application
  • Localisateur de câble (NCV) : Environ 0 - 2 mètres (utilisation unipolaire), environ 0 - 0.5 mètres (utilisation bipolaire)
  • Détection de tension continue : Environ 0.4 mètres
  • Affichage : Codage de signal, niveau de signal, intensité de signal
  • Alimentation : Batterie lithium - ion 3.7V 1500mAh (intégrée)
  • Plage de température (fonctionnement) : 0 - 40°C, humidité relative maximale 80 % (sans condensation)
  • Plage de température (stockage) : - 20 - 60°C, humidité relative maximale 80 % (sans condensation)
  • Dimensions : 255*85*36mm

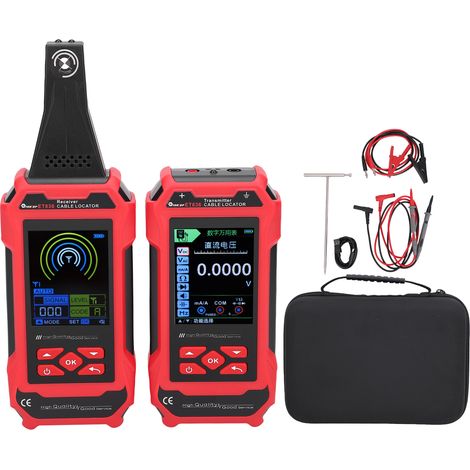

Liste d'emballage

• 1 * Récepteur
• 1 * Émetteur
• 1 * Antenne
• 2 * Câbles de test rigides
• 2 * Pinces d'alligator
• 1 * Câble de charge
• 1 * Échelle de sol
• 1 * Sac d'outils

Utilisation

1. Charge : Avant la première utilisation, charger l'émetteur et le récepteur via le câble de charge fourni.
2. Configuration de l'émetteur : Connecter l'émetteur au câble ou au circuit à détecter en utilisant les câbles de test rigides et les pinces d'alligator. Configurer les paramètres de l'émetteur (fréquence, codage de signal, etc.) selon les instructions du manuel.
3. Utilisation du récepteur : Allumer le récepteur et l'orienter vers la zone où le câble est supposé se trouver. Suivre les indications de l'affichage (codage de signal, niveau de signal, intensité de signal) pour localiser le câble.
4. Détection : Se déplacer avec le récepteur pour repérer le tracé du câble, les défaillances ou les composants dissimulés. Utiliser l'échelle de sol si nécessaire pour la localisation au sol.
5. Arrêt : Après utilisation, éteindre l'émetteur et le récepteur et les ranger dans le sac d'outils.

Consignes

• Sécurité : Toujours vérifier que le circuit est débranché ou que la tension est faible avant de connecter l'émetteur. Respecter les précautions de sécurité électriques.
• Charge régulière : Recharger l'émetteur et le récepteur lorsque la batterie est faible pour assurer une bonne performance.
• Entretien : Nettoyer les pinces d'alligator et les câbles de test régulièrement pour maintenir une bonne connexion. Ranger les accessoires dans le sac d'outils fourni.
• Manuel d'utilisation : Consulter attentivement le manuel d'utilisation pour toutes les instructions détaillées et les précautions spécifiques à chaque fonction.
• Environnement : Respecter les plages de température et d'humidité pour le fonctionnement et le stockage de l'appareil.
