A9l20600 Schneider - Parafoudre Triphasé + Neutre De Type 2 - Iprdr20 - 20ka

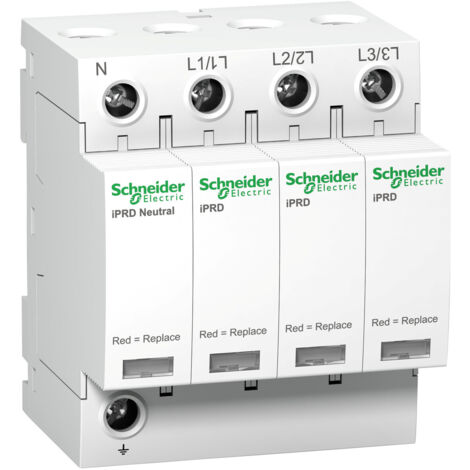

Parafoudre triphasé + neutre Schneider A9L20600

Ce parafoudre 3P+N de type 2 est installé en tête de tableau électrique. Il est positionné en aval du disjoncteur de branchement.

Le parafoudre modulaire Schneider A9L20600 est un parafoudre sans auto protection (disjoncteur à commander séparément). Cette protection assure la sécurité du circuit quand le parafoudre arrive en fin de vie (obligatoire selon NF C 15-100)

Ce dispositif de protection contre la foudre inclut un indicateur d'état de fin de vie en façade du parafoudre, caractérisé par un voyant mécanique en rouge quand le parafoudre est à remplacer. Le report de signalisation est assuré par des contacts NO et NF.

Ce parafoudre dispose d'un courant nominal de décharge de 5kA. Il dispose également d'un courant max de décharge de 20kA, Cette valeur correspond à l'intensité max que peut écouler un parafoudre sur un choc de foudre.

Ce dispositif est connecté au circuit par un système de connexion à vis.

L'essentiel sur le parafoudre Schneider A9L20600

• Courant nominal de décharge In = 5kA
• Courant max de décharge Imax= 20kA
• Type 2
• parafoudre auto protégé : Non
• Report de signalisation : Oui
• Parafoudre débrochable (cartouches remplaçables)

Caractéristiques principales de IPRD 20 20 KA 350V 3PN PA RAFOUDRE :

Principales

• Gamme de produit: Acti9
• Nom du produit: Acti 9 iPRD
• Type de produit ou équipement: Parafoudre à cartouche débrochable
• Nom de l'appareil: iPRD20
• Application: Distribution
• Normes:
  • EN 61643-11 :2012
  • CEI 61643-11 :2011
• Certifications du produit: CE
• Labels qualité:
  • NF
  • KEMA-KEUR
• Description des pôles: 3P + N
• Signalisation à distance: Sans
• Type de parafoudre: Réseau de distribution électrique
• Schéma de liaison à la terre:
  • TT
  • TN-S

Complémentaires

• Classe de parafoudre: Type 2
• Technologie du parafoudre: MOV + GDT
• [Ue] tension assignée d'emploi: 230/400 V CA (+/- 10 %) à 50/60 Hz
• Courant de décharge maximal [In]:
  • Mode commun :5 kA (L/PE)
  • Mode commun :5 kA (N/PE)
  • Mode différentiel :5 kA (L/N)
• Courant de décharge maximal [Imax]:
  • Mode commun :20 kA L/PE
  • Mode commun :20 kA N/PE
  • Mode différentiel :20 kA L/N
• [Uc] tension maximale de service permanent:
  • Mode commun :260 V N/PE
  • Mode commun :350 V L/PE
  • Mode différentiel :350 V L/N
• [Up] niveau de protection en tension maximal:
  • Mode différentiel <1,1 kV type 2 L/N
  • Mode commun <1,4 kV type 2 N/PE
• [Ut] surtension temporaire:
  • 337 V L/N 5 s tenue
  • 1200 V N/PE 200 ms mode de défaillance en sécurité
  • 442 V L/PE 5 s tenue
  • 1453 V L/PE 200 ms mode de défaillance en sécurité
• Type de sectionneur:
  • Disjoncteur associé iC60N 20 A courbe C - Icu 10 kA
  • Disjoncteur associé iC60H 20 A courbe C - Icu 15 kA
  • Disjoncteur associé iC60L 20 A courbe C - Icu 25 kA
  • Disjoncteur associé NG125H 20 A courbe C - Icu 36 kA
  • Disjoncteur associé NG125L 20 A courbe C - Icu 50 kA
  • Fusible à associer gG 40 A - Icu 15 kA
  • Fusible à associer gG 80 A - Icu 50 kA
• Mode d'installation: Encliquetable (rail DIN)
• Pas de 9 mm: 8
• Hauteur: 85 mm
• Largeur: 72 mm
• Profondeur: 69 mm
• Poids du produit: 0,414 kg
• Couleur: Blanc (RAL 9003)
• Courant de terre résiduel [Ipe]:
  • 0,6 mA
  • 0,003 mA
• Mode de raccordement:
  • Borne du type à cage (dessous) 2,5...35 mm²
  • Borne du type à cage (partie supérieure) 2,5...35 mm²
• Couple de serrage: 2,5 N.m

Environnement

• Tenue aux chocs IK: IK03 conforme à CEI 62262
• Humidité relative: 5...95 %
• Altitude de fonctionnement: 2000 m
• Température de l'air ambiant en fonctionnement: -25...60 °C
• Température ambiante de stockage: -40...85 °C
