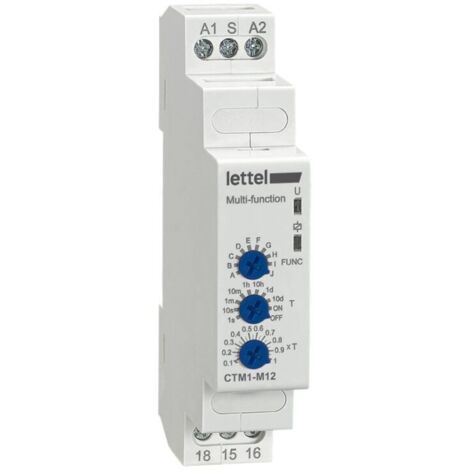

LETTEL - Minuterie multifonctions 12-230V 1 relais 16A. Montage rail-din largeur 18mm. - CTM1-M12

La minuterie électronique multifonction CTM1-M12 est un relais temporisé conçu pour offrir une gestion précise des circuits électriques.

Avec 10 fonctions programmables et une plage de temporisation ajustable de 0,1 seconde à 10 jours, cet appareil est adapté aux applications résidentielles, tertiaires et industrielles.

Doté d'un réglage intuitif par potentiomètre et d'un boîtier compact d'un module, il garantit une installation rapide et une utilisation simplifiée.

Sa capacité de commutation élevée et sa précision d'exception en font une solution idéale pour automatiser vos équipements et optimiser leur fonctionnement.

Caractéristiques techniques

Alimentation :

• Plage : 12 à 240 VCA/VCC.
• Fréquence : 50-60 Hz.

Programmation :

• 10 fonctions électriques disponibles :
  • Temporisation à la mise sous tension.
  • Temporisation à l'ouverture/fermeture du contact externe.
  • Générateur d'impulsions.
  • Clignoteur symétrique, démarrage sur ON/OFF.
  • Temporisation ON/OFF retardée.
  • Plage de temps réglable :
  • 0,1-1s / 1-10s / 0,1-1m / 1-10m / 0,1-1h / 1-10h / 0,1-1j / 1-10j.
  • Modes ON et OFF.
• Précision de réglage : <5%.
• Précision de répétition : <0,2%.

Contact de sortie :

• Type : 1 NO/NF (Normalement Ouvert/Normalement Fermé).
• Pouvoir de coupure :
  • 250VCA : 16A.
  • AC-15 : 5A.
• Durée de vie :
  • Mécanique : 1 000 000 cycles.
  • Électrique : 100 000 cycles.

Boîtier et installation :

• Montage : Rail DIN, largeur 1 module (18 mm).
• Indice de protection : IP20.
• Connexion :
  • Section des fils : 0,5 à 2,5 mm².
  • Couple de serrage : 0,5 Nm.

Conditions environnementales :

• Température de fonctionnement : -5°C à +55°C.
• Température de stockage : -20°C à +70°C.
• Humidité maximale : 50 % à 40°C.
• Altitude maximale : 2000 m.

Applications types

• Automatisation des systèmes d'éclairage.
• Commande de systèmes de ventilation ou de chauffage.
• Gestion de processus industriels nécessitant une temporisation précise.

Le CTM1-M12 est une minuterie compacte et puissante, offrant une flexibilité accrue grâce à ses 10 fonctions programmables. Facile à installer, elle constitue une solution idéale pour optimiser et automatiser vos installations électriques.
