Description générale

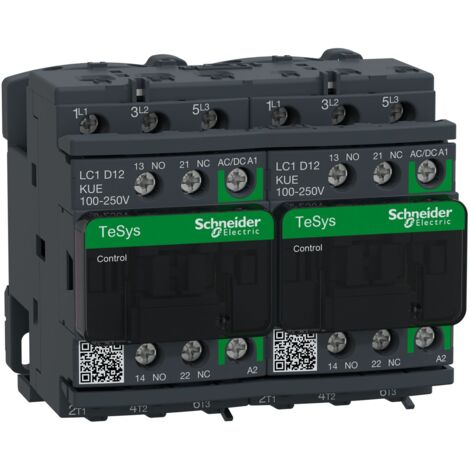

Le contacteur inverseur Schneider LC2D12KUE est un dispositif de commande électrique conçu pour gérer des moteurs ou des appareils à charge résistive. Il est préassemblé avec deux contacteurs et est capable de supporter une intensité allant jusqu'à 12A. Ce modèle est équipé de 3 contacts normalement ouverts (3NO) et de 1 contact auxiliaire normalement ouvert et 1 contact normalement fermé (1NO+1NF). Fabriqué en France, il s'intègre facilement dans une armoire électrique grâce à un système de connexion à vis étrier.Spécifications techniques
- Type de produit : Contacteur inverseur
- Intensité maximale : 12A
- Tension de fonctionnement : 100 à 250 VCA-CC
- Nombre de pôles : 3P (3 NO)
- Puissance moteur : jusqu'à 7,5 kW à 440 V CA
- Dimensions : Hauteur 77 mm, Largeur 90 mm, Profondeur 86 mm
- Poids : 0,793 kg
- Couleur : Gris (SE GRIS 6), Vert (SE VERT 2)
Compatibilité et accessoires
- Type de circuit de commande : CA à 50/60 Hz, CA/CC électronique
- Type de contacts auxiliaires : 1 NO + 1 NF
- Mode de raccordement : Borniers à vis-étrier pour câbles de 1 à 4 mm²
Installation
- Montage sur rail
- Connexion par borniers à vis-étrier
- Couple de serrage : 1,7 N.m
Utilisation
- Commande de moteurs (AC-3)
- Charge résistive (AC-1)
Autres informations
- Durée de vie électrique : 2,3 millions de cycles
- Durée de vie mécanique : 15 millions de cycles
- Degré de protection : IP20
- Température de fonctionnement : -40 à 60 °C
- Vibrations : 2 Gn (ouvert), 4 Gn (fermé)
- Chocs : 10 Gn (ouvert), 15 Gn (fermé)
