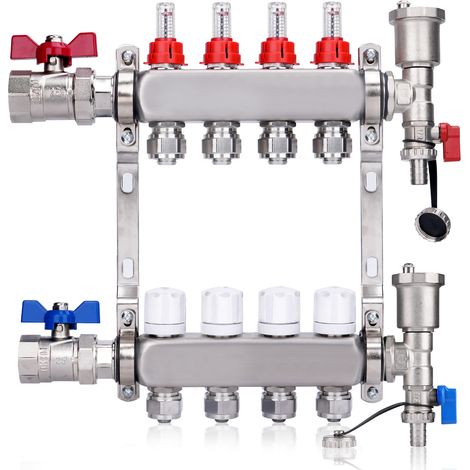

Kit Collecteur Radiateur, 4 Circuits Distributeur Chauffage, avec Eurocône 3/4 (20 x 2 mm), Vannes à Boisseau Sphérique 1", avec Purgeur Manuel et Débitmètre, Distributeur HKV

149,99€
Produit similaire livré par
Noyon & Thiebault – Collecteur mâle/femelle 5 départs à visser – Entrée mâle/femelle 20x27 – Départs mâle 15x21 – Entraînement 50 mm avec vannes intégrées
Noyon & Thiebault – Collecteur mâle/femelle 5 départs à visser – Entrée mâle/femelle 20x27 – Départs mâle 15x21 – Entraînement 50 mm avec vannes intégrées
37,50 €275
Vendu par XIIW Hardware

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Données techniques :

Distributeur avec 2-13 circuits de chauffage (en option)

Des raccords à compression 3/4" Eurocone sont nécessaires pour raccorder les différents tuyaux de chauffage (non inclus)

Barre de distribution : acier inoxydable WSt-No. 1.4301

Raccordement sur le côté (raccordement au générateur de chaleur) : filetage intérieur 1"

Barre de retour : avec vérins

Sorties des circuits de chauffage individuels : filetage mâle 3/4" avec Eurocône

Distance entre les prises individuelles : 50 mm

Longueur du distributeur : (voir image de l'article)

Régulation de quantité avec clé de purge sur le clapet anti-retour ou directement sur le débitmètre


Détails:

Articles inclus

2 barres de distribution

2 supports distributeurs insonorisés
2 vannes à bille 1"

Indicateur de débit de 0,5 à 5 L/Min (2 à 13 fois sélectionnable en option)

Actionneurs (4 à 8 fois sélectionnables en option)

Inserts de valve 30 x 1,5 mm

2 bouches d'aération automatiques (1/2", Max.10Bar, Max.110℃) !!!

Connexions pour Eurocône 3/4"

max. température de fonctionnement 60 °C

max. pression de service 5 bars

2 thermomètres

Raccord à compression 20mm*2mm


Notes sur la régulation électrique :

Veuillez vous assurer que les vannes d'arrêt Krels sont ouvertes à 100 % avant de commencer à réguler.

Il peut être nécessaire de répéter la régulation jusqu'à ce que tous les poissons aient le débit volumétrique souhaité.

Si le débit volumique cible n'est pas connu, vous pouvez définir une valeur de 2 litres/min.


Limitation de longueur par circuit de chauffage :

Longueur maximale autorisée :

Selon la norme allemande DIN EN 1264, la longueur maximale recommandée d'un circuit de chauffage est de 80 à 100 mètres, selon le type de source de chaleur :


Chauffage central :

90-100 mètres (pression du système plus élevée : 4-6 bar)

Chauffage mural (chauffage individuel) : 60-80 mètres (pression inférieure du système : 2-3 bar)

Différences de longueur entre circuits de chauffage :

La différence de longueur de tuyau sous le même collecteur doit être <10 mètres pour éviter un déséquilibre hydraulique.


Caractéristiques

  • Marque
    XIIW
  • Longueur
    34 cm
  • Largeur
    36 cm
  • Poids
    100 g
  • Matières
    Acier inoxydable (inox)
