KESSEL 45204.08 Caniveau de douche Linearis Infinity 90

La caniveau de douche étroit et affleurant Linearis Infinity convient à l'évacuation linéaire en intérieur pour les secteurs domestique et commercial. Le profil de canalisation en acier inoxydable 1.4404 -V4A- peut être prolongé droit ou selon trois angles -30, 45 et 90 degrés-. Le corps principal en PP est équipé d'amortisseurs acoustiques et de tassement. Le caniveau comprend une bride à clip avec manchette d'étanchéité appliquée en usine selon DIN EN 1253-1 et DIN 18534-1-W3-I. Le profil de canalisation peut être déplacé longitudinalement et transversalement dans la bride à clip pour compenser les tolérances de construction. Comprend un siphon avec réserve d'eau de 50 mm. Orifices pour eaux de percolation ouverts, sans inondation de la couche d'étanchéité en cas de refoulement.

Exécution
Classe d'exposition à l'eau selon DIN 18534-1 -jusqu'à et y compris- : W3-I
Hauteur d'eau de retenue : 50 mm
Capacité d'écoulement -l/s- avec 10 mm de retenue : 0,6
Capacité d'écoulement -l/s- avec 20 mm de retenue : 0,8

Caractéristiques générales
Diamètre nominal -DN- : 50

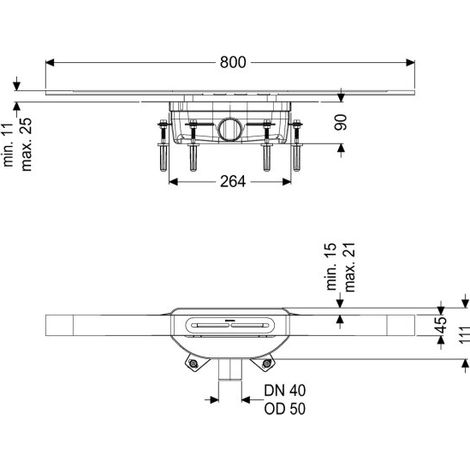

Dimensions
Poids net : 2,84 kg
Poids brut : 2,84 kg
Hauteur d'installation minimale -corps principal- : 90 mm
Hauteur réglable : oui
Largeur : 111 mm
Longueur : 264 mm
Dimensions emballage largeur : 256 mm
Dimensions emballage hauteur : 110 mm
Dimensions emballage longueur : 1112 mm

Récipient/corps principal
Diamètre de sortie nominal -DA- : 50 mm
Diamètre de sortie nominal -DN- : 50
Matériau du corps principal : PP
Raccord orientation : horizontal

Caractéristiques de la grille
Type de grille : grille en acier inoxydable
Matériau de la grille : acier inoxydable 1.4404 -V4A-
Largeur de la grille : 45 mm
Longueur de la grille : 800 mm
Hauteur minimale du revêtement de sol : 11 mm
Finition : bronze brossé
Verrouillage : inséré
Classe de charge : K 3 -EN 1253-1-
Hauteur maximale du revêtement de sol : 25 mm
Forme de la pièce de recouvrement : carrée
Siphon : avec réserve d'eau de 50 mm
