KESSEL 45203.09 Caniveau de douche Linearis Infinity 90

La gouttière de douche étroite et affleurante Linearis Infinity est adaptée à l'évacuation linéaire en intérieur pour les domaines domestiques et commerciaux. Le profil de la gouttière en acier inoxydable 1.4404 -V4A- est allongeable droit ou aux trois angles -30, 45 et 90 degrés-. Le corps de base en PP est équipé d'amortisseurs acoustiques et contre les tassements. La gouttière comprend une bride à clip avec manchette d'étanchéité posée en usine conformément à la DIN EN 1253-1 et DIN 18534-1-W3-I. Le profil de la gouttière peut être déplacé longitudinalement et transversalement sur la bride à clip afin de compenser les tolérances de construction. Comprend un siphon avec une réserve d'eau de 50 mm. Les ouvertures d'infiltration d'eau sont ouvertes, sans inonder la couche d'étanchéité en cas de remontée.

Exécution
Classe d'exposition à l'eau selon DIN 18534-1 -jusqu'à et y compris- : W3-I
Hauteur de retenue d'eau : 50 mm
Débit d'évacuation -l/s- avec 10 mm de remontée : 0,6
Débit d'évacuation -l/s- avec 20 mm de remontée : 0,8

Caractéristiques générales
Diamètre nominal -DN- : 50

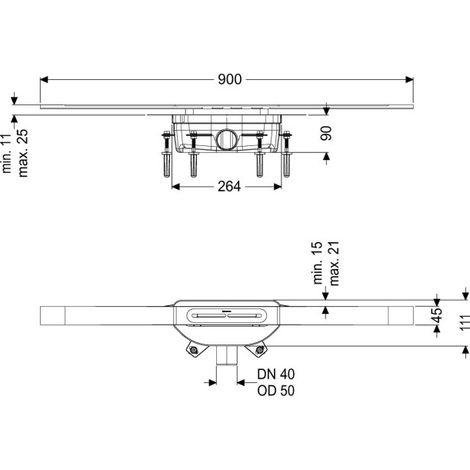

Dimensions
Poids net : 2,93 kg
Poids brut : 2,93 kg
Hauteur de construction minimale -corps de base- : 90 mm
Réglable en hauteur : oui
Largeur : 111 mm
Longueur : 264 mm
Dimensions du colis - largeur : 256 mm
Dimensions du colis - hauteur : 110 mm
Dimensions du colis - longueur : 1112 mm

Réservoir / Corps de base
Diamètre de sortie nominal -DA- : 50 mm
Diamètre de sortie nominal -DN- : 50
Matériau du corps de base : PP
Raccord : horizontal

Caractéristiques du couvercle
Type de couverture : couvercle en acier inoxydable
Matériau du couvercle : acier inoxydable 1.4404 -V4A-
Largeur du couvercle : 45 mm
Longueur du couvercle : 900 mm
Hauteur minimale du revêtement de sol : 11 mm
Surface : Copper brossé
Verrouillage : encastré
Classe de charge : K 3 -EN 1253-1-
Hauteur maximale du revêtement de sol : 25 mm
Forme de la pièce d'appui : carrée
Siphon : avec réserve d'eau de 50 mm
