KESSEL 24125X Station de relevage anti-refoulement Pumpfix F

La
station de relevage de refoulement premium pour
eaux usées contenant des matières fécales et non fécales
est équipée d'une pompe et
d'un système de fermeture motorisé.
En état normal, la section de tuyau est
librement ouverte.
En cas de refoulement, le système de
fermeture motorisé se ferme automatiquement.
L'évacuation
pendant la phase de refoulement s'effectue
par la pompe avec dispositif de coupe intégré.
La commande
se fait via un boîtier de commande convivial,
qui peut être, en option, intégré à la
gestion technique du bâtiment via un contact
libre de potentiel ou peut délivrer des alarmes et
messages d'erreur groupés via une
interface GSM.

Exécution
Fermeture de sécurité : oui
Commande de pompe : boîtier de commande
Indice de protection sonde : IP 68 -3m/48h-
Clapets anti-refoulement motorisés : 1

Caractéristiques générales
Couleur : noir
Diamètre nominal -DN- : 125
Diamètre extérieur -DA- : 125 mm
Type d'eaux usées : contenant des matières fécales
Situation d'installation : intégration dans la
dalle de fond
État de livraison : préassemblé
pour montage final sur chantier -pompes
et capteurs à monter sur site et boîtier de commande
à raccorder-
Homologation : Z-53.2-388
Type de moteur : KSM 140
Indice de protection moteur : IP 68 -3m/48h-

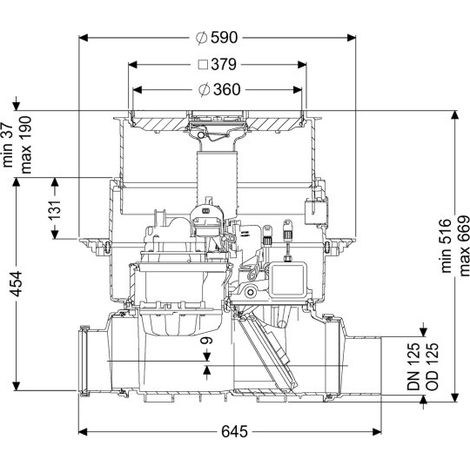

Dimensions
Poids net : 30,2 kg
Poids brut : 33 kg
Résistance aux eaux souterraines à partir du
bord inférieur de la partie de sol : 3000 mm
Cote d'encastrement largeur : 750 mm
Cote d'encastrement longueur : 750 mm
Saut de pente : 9 mm
Profondeur d'installation : 516 - 669 mm
Type de réglage en hauteur :
partie supérieure télescopique
Largeur : 590 mm
Longueur : 645 mm
Dimensions de l'emballage largeur : 615 mm
Dimensions de l'emballage hauteur : 550 mm
Dimensions de l'emballage longueur : 785 mm

Cuve/corps principal
Raccord : fourni
avec extrémité effilée et manchon

Caractéristiques du couvercle
Type de couvercle : plaque de couverture
carrelable
Matériau du couvercle : plastique
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'évacuation : oui
Verrouillage : Lock & Lift
Classe de charge : K 3 -EN 1253-1-
Épaisseur maximale du revêtement de sol : 16 mm
Siphon : Multistop

Dispositif de pompage
Pompe : SPZ 1000
Nombre de pompes : 1
Poids de la pompe : 10 kg
Type de raccord : prise codée
Courant nominal : 5,2 A
Longueur du câble d'alimentation de la pompe : 5
m
Classe de protection : I
Classe d'isolation : F
Cos phi - facteur de puissance : 0,97
Indice de protection de la pompe : IP 68 -3m/48h-
Contrôle de la température : intégré
Température du fluide pompé -continue- max. : 40 °C
Débit maximal : 11,5 m3/h
Hauteur manométrique maximale : 10 m
Vitesse de rotation : 2800 tr/min
Puissance P1 : 1,2 kW
Puissance P2 : 0,69 kW
Mode de fonctionnement : S3 - 50 %
