RACCORDS ÉLECTROFUSION À MAMELON PE 32X1 GZ PE100 SDR11 EF

⭐️ RACCORD ÉLECTROFUSIONNABLE UNIDELTA – 32x1 GZ

Il est utilisé pour connecter des tuyaux en polyéthylène pour transmettre du gaz jusqu'à une pression de 10 bars ou de l'eau potable et des liquides jusqu'à une pression nominale de 16 bars.

Ils sont compatibles avec les tuyaux PE80 et PE100 . Français En raison de la qualité de la matière première utilisée, les raccords Unidelta sont résistants à un grand nombre d'agents chimiques et aux rayons UV . ___________________________

▶ APPLICATION :

Les principales applications des raccords électrosoudables sont : les conduites de gaz inflammables, les conduites d'eau, les installations de protection contre l'incendie, les égouts, les installations industrielles, l'irrigation et les conduits de câbles.

Les raccords électrosoudables Unidelta peuvent être utilisés avec des tubes en polyéthylène haute densité PE80 ou PE100 présentant les caractéristiques suivantes :

• SDR≤ pour tous les diamètres
• SDR=17 pour les diamètres >32 mm
• SDR=26 pour les diamètres >125 mm

⭐️ CARACTÉRISTIQUES PRINCIPALES

• Tension de soudage 40 V
• Connexions électriques Ø 4,0 mm
• Filetage extérieur 1"

Chaque pièce est marquée avec :

• Code-barres lisible par lecteur optique
• Diamètre nominal
• Temps de soudage et de refroidissement

La bobine métallique est solidement positionnée près de la surface intérieure du raccord afin d'optimiser le transfert de chaleur entre le tube et le raccord et de réduire le temps de soudage.

Les tubes et raccords en polyéthylène peuvent être soudés par électrofusion ou par soudage bout à bout. Dans les deux cas, l'opération de soudage doit suivre une procédure définie, prenant en compte certains concepts de base concernant la compatibilité des différents matériaux. Le PE80 et le PE100 étant entièrement compatibles, des tubes fabriqués dans des matériaux différents peuvent être soudés bout à bout, à condition qu'ils aient le même facteur de dimension standard (SDR) et donc le même épaisseur de paroi.

___________________________

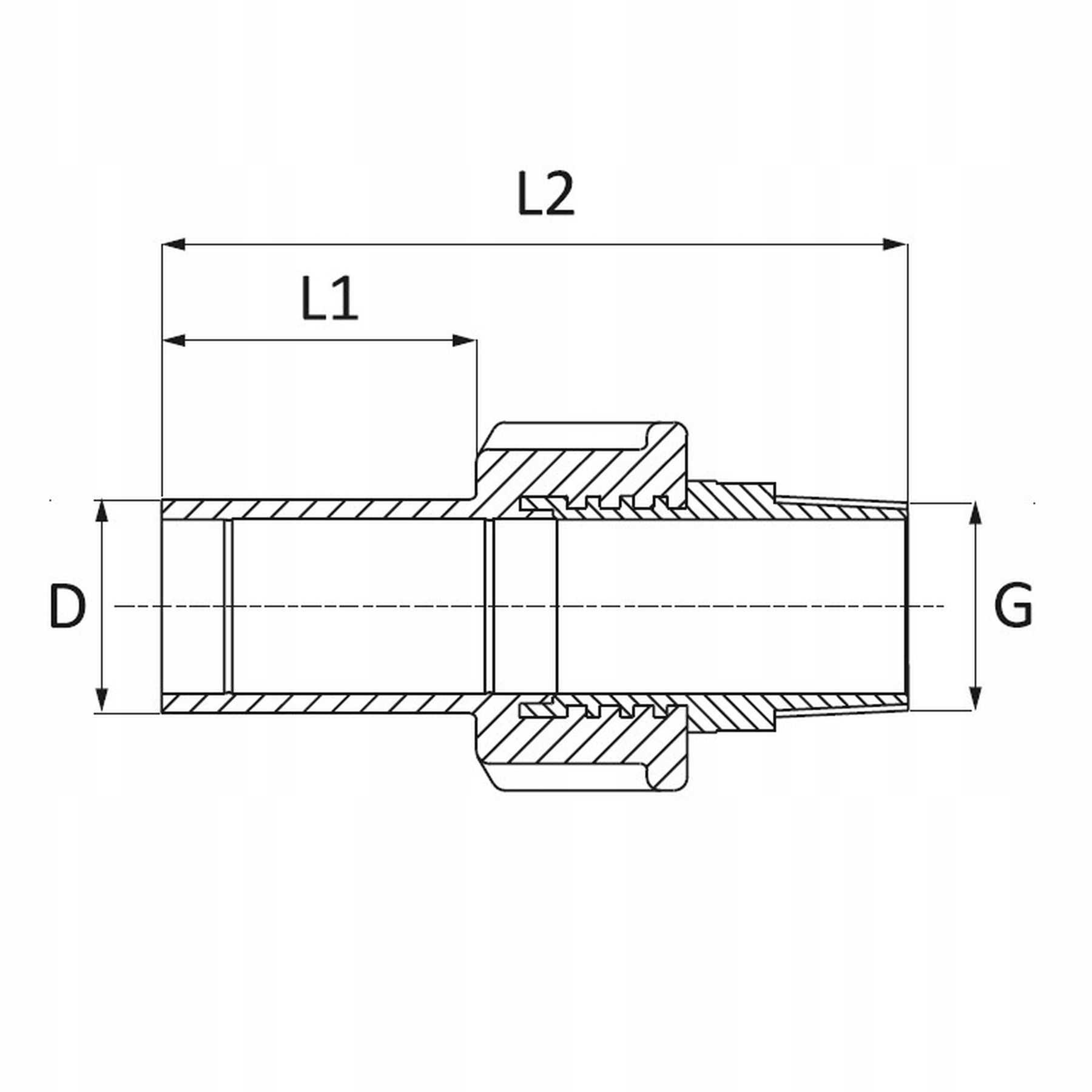

▶ DIMENSIONS :

(L1) 44 mm (L2) 103 mm (DxG) 25 mm x 3/4"

(L1) 47 mm (L2) 112 mm (LxP) 32 mm x 1"

(L1) 52 mm (L2) 124 mm (LxP) 40 mm x 1 1/4"

(L1) 58 mm (L2) 135 mm (LxP) 50 mm x 1 1/2"

(L1) 66 mm (L2) 153 mm (LxP) 63 mm x 2"

(L1) 73 mm (L2) 165 mm (DxP) 75 mm x 2 1/2"

(L1) 82 mm (L2) 181 mm (LxP) 90 mm x 3"

(L1) 85 mm (L2) 193 mm (LxP) 110 mm x 4"
