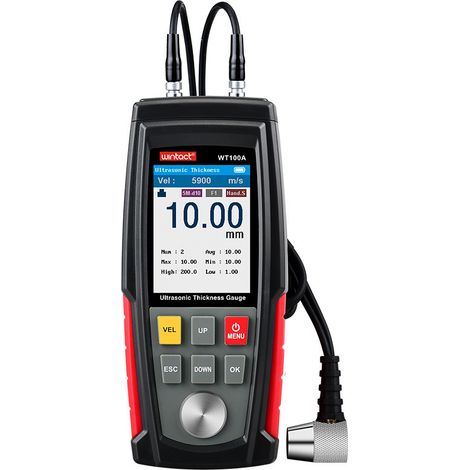

Jauge épaisseur ultrasons – SMART SENSOR – mesure épaisseur métal – avec bloc étalonnage + boîtier

Caractéristiques:

1. talonnage automatique pour assurer la précision.
2. Compensation linéaire automatique: ce programme logiciel avancé améliore la précision en corrigeant la précision non linéaire du transducteur.
3. Utilisez les touches et pour effectuer un réglage rapide de la vitesse/épaisseur du son et un rappel rapide des données stockées.
4. Indication de l'état du couplage : Observer l'icne de couplage pour savoir si le couplage est accompli ou non.
5. La fonction de stockage et de rappel de 10 mesures d'épaisseur est disponible

Spécifications:

Jauge d'épaisseur à ultrasons SMART SENSOR Cette unité est un produit portable intelligent, qui adopte le principe de mesure par ultrasons et est contrlé par un microprocesseur, fournit une mesure rapide et précise de l'épaisseur pour la plupart des matériaux industriels. Cette unité est largement utilisée dans diverses mesures précises pour différents matériels/pièces dans le domaine industriel; l'une de ses applications importantes est de surveiller le niveau de diminution de l'épaisseur pendant le fonctionnement de divers récipients sous pression. Diffuse
appliquée dans les domaines de la fabrication, du traitement des métaux et de l'inspection commerciale.
Champ d'application:
Cette unité convient à la mesure de matériaux qui sont de bons conducteurs d'ultrasons tels que le métal, le plastique, la céramique, le verre, etc., aussi longtemps que la pièce mesurée dans deux surfaces parallèles pour la mesure de l'épaisseur. Cette unité ne convient pas à la fonte
en raison de sa grande composition cristallode.
Caractéristiques:
1. talonnage automatique pour assurer la précision.
2. Compensation linéaire automatique: ce programme logiciel avancé améliore la précision en corrigeant la précision non linéaire du transducteur.
3. Utilisez les touches et pour effectuer un réglage rapide de la vitesse/épaisseur du son et un rappel rapide des données stockées.
4. Indication de l'état du couplage: observer l'icne de couplage pour savoir si le couplage est accompli ou non.
5. 10 fonctions de stockage et de rappel de mesure d'épaisseur sont disponibles
6. ce qui facilite le travail en hauteur ou le travail en zone sauvage.
7. Mesure de la vitesse du son: Avec une épaisseur donnée par un échantillon de matériel pour mesurer la vitesse du son, ce qui évite la conversion ultérieure ou la consultation du tableau.
8. 12 vitesses du son pour différents matériaux
9. Indicateur de batterie faible
10. Mode d'arrêt automatique conu pour économiser la batterie.
11. Clés de levage plus de 10 000 fois longues.
12. Arrêt manuel
Spécification:
Affichage: écran LCD à 4numériques
Unité d'affichage minimale: 0,1mm
Plage de mesure: 1,2 à 225,0mm (acier)
Fréquence de fonctionnement: 5MHz
Précision : (1%H+0.1)mm,H désigne l'épaisseur mesurée.
Limite minimale pour tube de mesure : 20*3mm (acier)
Plage de vitesse du son : 1000 à 9999 m/s
Mesure de la vitesse du son avec une épaisseur donnée : plage de mesure : 1000 à 9999 m/s. Lorsque l'épaisseur donnée > 20 mm, la précision est de +/- 5%; lorsque l'épaisseur donnée < 20 mm, la précision est de +/- 1 mm/H*100 %.
Condition de fonctionnement température : 0°C~40°C Humidité relative : Température matériel/pièce/matériau :
Courant de fonctionnement : Courant de fonctionnement normal : 50mA Avec courant d'activation du rétroéclairage : 120mA Courant de veille : 20uA
> Contenu de l'emballage unité principale-1PCS transducteur-2 PCS (10mm 5MHz, 10mm 2.5MHz) agent de couplage-1PCS(50ml) 4mmSample block-1PCS
Alimentation: 1.5V AAA * 3 PCS (non inclus en raison de la limite d'air)

Limite minimum pour tube mesurant Dia.20*3mm(acier)
talonnage automatique du zéro V
Compensation linéaire automatique V
Indicateur de couplage V
Métrique / Impérial Commutable --- < br> Indication de la batterie / Mise hors tension automatique V
Poids net du produit / Taille du produit
Taille158*62*30mm/6.2*2.4*1.2in
PoidsApprox.746g/26.3oz

Tableau des vitesse du son (Vitesse du son des matériaux courants)
Vitesse du matériau (m/s) Vitesse du matériau (m/s)
Aluminium 6320 Acétate 2670
Zinc 4170 Bronze phosphoreux 3530
Argent 3600 Térébenthine 4430 < br> Glod 3240 Verre 5440
tain 3230 Alliage Incoloy 5720
Fer/Acier 5900 Magnésium 6310
Laiton 4640 Alliage Monel 6020
Cuivre 4700 Nickel 5630
SUS 5790 Acier 4330 doux 5850
Résine acrylique 2730 Acier 330 5660
Eau 20C 1480 Titane 6070
Glycérinel 1920 Zirconium 4650
Verre soluble 2350 Nylon 2620

Guide d'utilisation
1. Avant la mesure
(1) Connectez le transducteur à l'unité principale, appuyez sur ON/OFF pour allumer, l'écran LCD s'affiche en plein écran pendant 0,5 seconde avec rétroéclairage, puis la barre verticale s'affiche deux fois de manière circulaire, tandis que la zone d'affichage principale affiche 0000 à 9999 progressivement. Après cela, l'écran LCD affiche la dernière vitesse du son appliquée avec l'unité de mémoire enregistrée, indiquant que la jauge est prête à l'emploi. (2) Vitesse du son sélectionnée et réglage Appuyez sur "VEL" pour entrer dans l'interface de vitesse du son, appuyez à nouveau sur "VEL", vous pouvez sélectionner les données de vitesse réservées en appuyant sur "" ou "" avec le mot "VEL" clignotant sur l'écran LCD; Si vous avez besoin d'ajuster les données de vitesse du son, appuyez une fois de plus sur VEL , VEL et m/s continueront de clignoter, indiquant que l'appareil est en train de régler l'état. Ensuite, augmentez ou diminuez la vitesse du son jusqu'aux données que vous voulez en appuyant sur "" et " ", et ces données seront automatiquement stockées
