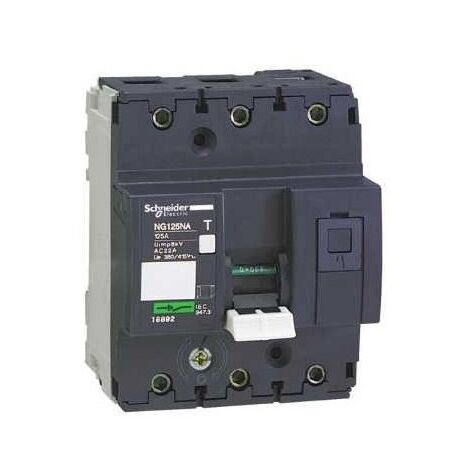

Interrupteur-sectionneur NG125NA - 3P - 63 A - 18889

Vendu par AVB Negoce et 2 autres marchands

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

L'interrupteur-sectionneur NG125NA de la gamme Acti9 de Schneider est un dispositif combinant les fonctions d'interrupteur et de sectionneur. Il permet l'ouverture et la fermeture en charge d'un circuit déjà protégé contre les surintensités, tout en assurant une fonction de sectionnement. Ce modèle est conçu pour un usage industriel et offre une indication de contact de position adaptée à l'isolation.

Spécifications techniques

  • Intensité : 63 A
  • Nombre de pôles : 3
  • Largeur : 9 pas de 9 mm
  • Tension assignée d'emploi : 500 V CA 50/60 Hz
  • Pouvoir assigné de fermeture en court-circuit : 2 kA
  • Tension assignée d'isolement : 690 V AC 50/60 Hz
  • Tension assignée de tenue aux chocs : 8 kV
  • Durée de vie mécanique : 20 000 cycles
  • Durée de vie électrique : 1 500 cycles (Catégorie A), 300 cycles (Catégorie B)
  • Température de fonctionnement : -10°C à 60°C
  • Température de stockage : -40°C à 70°C
  • Degré de protection : IP20 ou IP40 en coffret modulaire
  • Poids : 0,72 kg
  • Couleur : Noir (RAL 9005)
  • Installation

    Ce modèle peut être monté sur un rail DIN symétrique de 35 mm, facilitant ainsi une installation modulaire. Les bornes de raccordement sont de type tunnel, adaptées pour des câbles de 1 à 35 mm² souples, avec un couple de serrage de 3,5 N.m.

    Utilisation

    L'interrupteur-sectionneur NG125NA est utilisé pour le contrôle des circuits électriques, permettant leur ouverture et fermeture en charge. Il est également essentiel pour la déconnexion des circuits déjà protégés contre les surcharges et les courts-circuits.

    Autres informations

  • Mode de commande : Par maneton
  • Indication ON/OFF et indicateur de déclenchement
  • Prévision de verrouillage : Cadenassable, verrouillage intégré
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Longueur
      8.1 cm
    • Poids
      720 g
    • Intensité courant
      63 A
    • Matières
      Plastique

    Questions fréquentes

    Ce dispositif est conçu pour fonctionner dans une plage de températures allant de -10°C à 60°C. Pour le stockage, il peut supporter des températures comprises entre -40°C et 70°C.

    Les bornes de raccordement de ce dispositif sont adaptées aux câbles souples de section comprise entre 1 et 35 mm², avec un couple de serrage recommandé de 3,5 N.m.

    Ce produit dispose d'un indice de protection IP20, qui peut être porté à IP40 lorsqu'il est installé dans un coffret modulaire, offrant ainsi une protection contre les contacts directs avec les parties sous tension.
