Interrupteur à bascule 3 positions ON/OFF/ON 4PDT 12 broches 12 mm 15 A/250 V CA 10 A/380 V CA

Interrupteur à bascule 3 positions (ON/OFF/ON) – 4PDT, 12 broches, bouton 12 mm – 15A/250VAC, 10A/380VAC (Toggle Switch) – Pour automobile, électroménager, contrôle industriel
Vous cherchez un commutateur robuste pour basculer entre deux circuits (ex: deux vitesses de moteur, deux sources d’alimentation, deux lumières) avec une position neutre au milieu ?

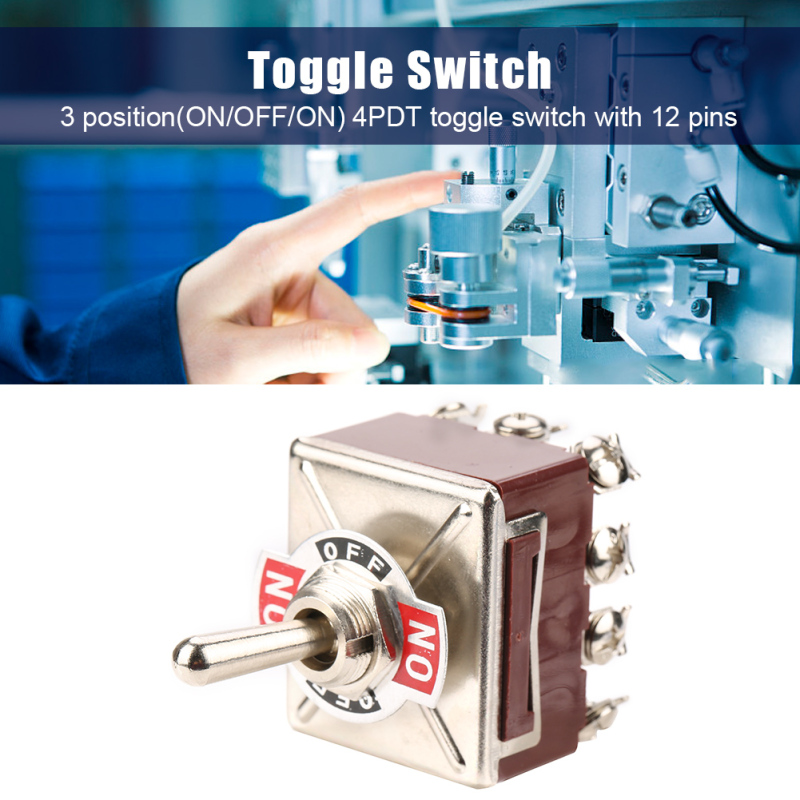

Cet interrupteur à bascule (toggle switch) 3 positions (ON/OFF/ON) est un 4PDT (4 pôles, double direction) avec 12 broches de connexion. Il supporte des charges élevées : 15A sous 250VAC, 10A sous 380VAC. Son bouton de 12 mm offre une prise en main confortable. Idéal pour les applications automobiles, l’électroménager ou les panneaux de commande industriels.

• 3 positions : ON (haut) – OFF (centre) – ON (bas) – contrôle flexible pour deux circuits indépendants ou deux modes de fonctionnement → Chaque position ON active un ensemble de contacts différent. Fini les montages complexes avec deux interrupteurs séparés. Un seul composant pour basculer d’une source à l’autre ou d’une vitesse à l’autre.
• 4PDT (4 pôles, double direction) avec 12 broches – commute jusqu’à 4 circuits simultanément → Cette configuration 4PDT permet de commuter 4 lignes indépendantes (ex: 4 moteurs, 4 lampes, 4 signaux) d’une position à l’autre. Économisez de l’espace et simplifiez le câblage.
• Haute puissance : 15A sous 250VAC, 10A sous 380VAC – adapté aux charges lourdes → Que vous pilotiez des moteurs, des éclairages halogènes, des résistances chauffantes ou des alimentations industrielles, cet interrupteur (automobile use / home appliance / industrial control) résiste aux courants élevés sans surchauffe.
• Matériau robuste pour une longue durée de vie – contacts durables, mécanique positive → Le corps en plastique technique (renforcé) et les contacts en alliage cuivreux supportent des dizaines de milliers de manœuvres. La course franche (bascule nette) évite les positions intermédiaires douteuses.
• Compact (bouton 12 mm) – montage facile sur panneau (trou de 12 mm), livré avec écrou de fixation → L’encombrement réduit permet de l’intégrer dans des boîtiers étroits, des consoles de jeu, des panneaux de commande maison ou des tableaux électriques. Fixation par écrou (outil standard).

3 exemples d’utilisation typique de cet interrupteur 3 positions (ON/OFF/ON) :

• Automobile : sélection de deux jeux de feux additionnels (ex: feux de brouillard / feux de route auxiliaires) → L’interrupteur (toggle switch) permet d’allumer soit le premier circuit, soit le second, tout en ayant la possibilité d’éteindre le tout (position OFF). Deux fonctions dans un seul bouton.
• Machine-outil ou bricolage : inversion de sens de moteur (double sens de rotation) avec arrêt central → Utilisez un relais inverseur (non inclus) ou câblez directement si le courant le permet. Position haute = sens 1, position basse = sens 2, milieu = arrêt. Sécurité et simplicité.
• Électroménager ou prototype : sélection de deux puissances de chauffe (ex: 500W ou 1000W) → Le commutateur (brand new / high quality) commute deux résistances distinctes. Un seul interrupteur pour régler l’intensité.

Fiche technique (à vérifier avant achat) :

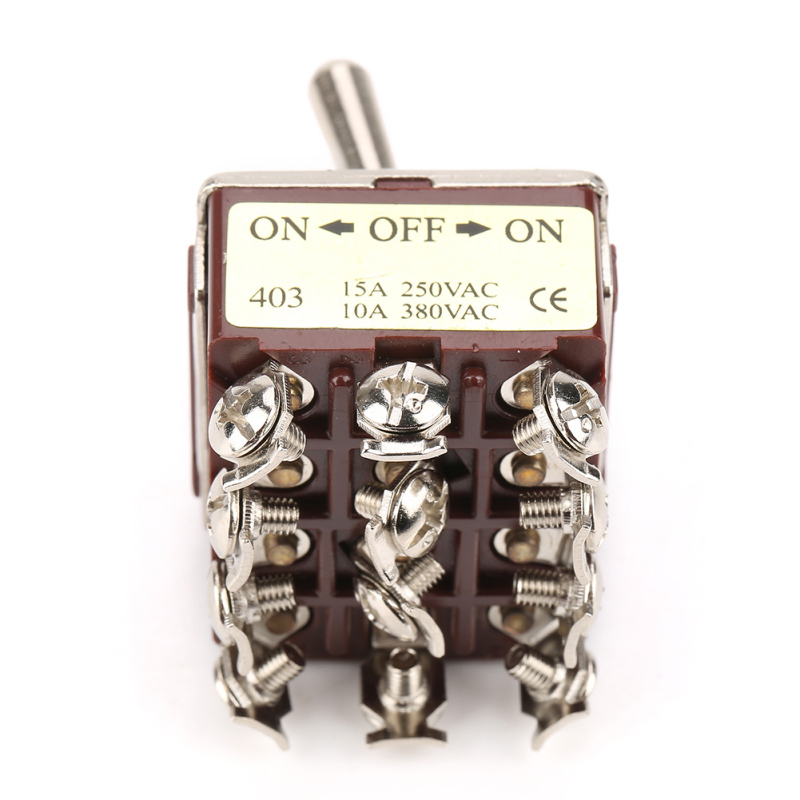

Type de produit : Interrupteur à bascule (Toggle Switch) – 3 positions (ON/OFF/ON)

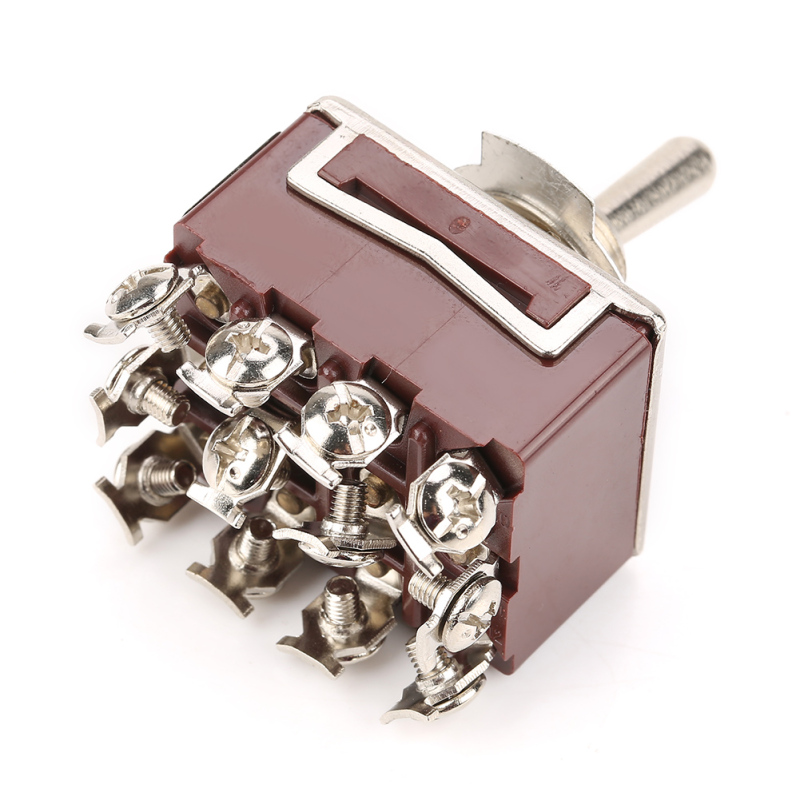

Nombre de pôles / directions : 4PDT (4 pôles, double direction) – 12 broches
Position 1 : ON (commute les 4 pôles vers un jeu de contacts)
Position 2 : OFF (tout ouvert)
Position 3 : ON (commute les 4 pôles vers l’autre jeu de contacts)
Tension / courant nominaux : 15A / 250VAC – 10A / 380VAC
Diamètre du bouton : 12 mm (bascule type levier)
Diamètre de perçage pour montage : 12 mm (environ 1/2 pouce)
Matériau : Corps en plastique ignifugé + contacts métalliques haute durabilité
Durée de vie mécanique : > 50 000 cycles (typique)
Fixation : Écrou hexagonal (fourni) + rondelle
Poids : Environ 58 g
Applications : Automobile, électroménager, industrie, prototypes, audio, instruments
Contenu : 1 x interrupteur à bascule + 1 x écrou de fixation

Contenu de l’emballage :
✔ 1 x Interrupteur (3 positions, 4PDT, 12 broches)
✔ 1 x Écrou de fixation
✔ 1 x Rondelle (selon lot)
✔ Pas de notice de câblage spécifique – reportez-vous au schéma 4PDT standard (brochage disponible sur demande).

⚠️ À savoir avant d’acheter (pour éviter les retours) :
- Vérifiez la fonction “ON/OFF/ON” : positions maintien (bascule reste en place, pas de retour automatique). Ne pas confondre avec (ON)/OFF/(ON) (positions momentanées).
- La documentation de brochage (quel fil va sur quelle broche) n’est pas fournie dans l’emballage – vous devez connaître le schéma 4PDT ou demander une fiche technique avant câblage. Une erreur de connexion peut endommager l’interrupteur ou votre équipement.
- Compatibilité 380VAC : à utiliser uniquement si vous maîtrisez la réglementation haute tension. Le corps est adapté, mais le câblage doit respecter les distances d’isolement. Pour la plupart des utilisations domestiques, restez en 250VAC max.
- Ce interrupteur n’est pas étanche (pas de protection IP) – ne pas l’installer en extérieur sans boîtier adapté (risque d’oxydation des contacts).
- Courant commuté : pour des charges inductives (moteurs, relais, transformateurs), prévoyez une marge de sécurité (utilisez à 70% du courant nominal). Les moteurs au démarrage peuvent tirer 5 à 8 fois le courant nominal.
- Puissance commutée : P = U × I. Pour 250VAC/15A, vous pouvez commuter jusqu’à 3750W (résistif). En 380VAC/10A : jusqu’à 3800W. Ne pas dépasser.
- Montage : perçage de 12 mm. L’écrou se visse derrière le panneau. Ne pas forcer au-delà de la butée (risque de fissurer le corps).
- Si vous avez besoin d’un interrupteur “ON/OFF” simple (2 positions, pas de inversion), ce modèle est surdimensionné (4PDT). Pour un simple allumage/extinction, un SPST suffit. Ce modèle est conçu pour basculer entre deux circuits.
