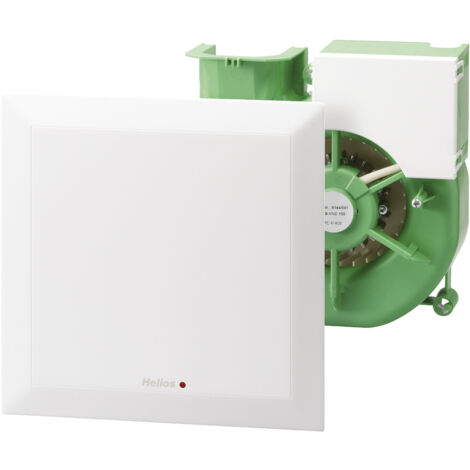

Helios ELS-V 60/35 Unité de ventilation avec façade et 2 vitesses V = 60/35 cbm/h, DN 78, 08133

Helios ELS-V 60/35 Unité de ventilation avec façade et 2 vitesses V = 60/35 cbm/h, DN 78, 08133

Caractéristiques techniques

• Fabricant: Helios
• Numéro d',article: 08133
• Type: ELS-V 60/35
• Désignation: Unité de ventilation avec façade et 2 vitesses V = 60/35 cbm/h
• EAN: 4010184081333
• Température adm. du fluide: 40 °C
• Débit d',air à soufflage libre: 60 m³/h
• Vitesse nominale: 1064/715 min-1
• Tension: 230 V , 1 ph , 50 Hz
• Courant non régulé: 0.13 A
• Puissance nominale: 18/9 W
• Raccordement DN: 78 mm
• Poids: 1,69 kg

Helios – technique de ventilation de la Forêt-Noire

Helios Ventilatoren a été fondée en 1923 à Schwenningen et conçoit et fabrique aujourd'hui encore ses systèmes de ventilation à son siège de Villingen-Schwenningen. Sur un site d'exploitation d'environ 100.000 m², l'entreprise produit des aérateurs pour petits locaux et brasseurs d'air, des ventilateurs pour conduits, gaines, caissons et toitures, des centrales de traitement d'air avec récupération de chaleur pour l'habitat et le tertiaire, ainsi que des solutions pour le désenfumage, la ventilation des parkings et les zones à risque d'explosion.

Économe en énergie et primé

Helios mise sur la technologie EC économe en énergie et sur des échangeurs de chaleur performants. Pour la technologie et le design de ses appareils, l'entreprise a reçu de nombreuses distinctions au cours des dernières années, parmi lesquelles l'iF Design Award, le German Design Award et le Plus X Award. La gestion de la qualité et de l'environnement est certifiée selon les normes ISO 9001 et ISO 14001.

Livrable de manière fiable

Selon les indications du fabricant, environ 98 % de tous les produits de série sont livrés sur stock , la technique de ventilation Helios est utilisée dans plus de 60 pays.

Helios chez raleo

Chez raleo, vous trouverez des ventilateurs, des centrales de ventilation et des accessoires Helios avec référence d'origine, caractéristiques techniques, plan coté, page de catalogue, schéma électrique ainsi que notices de montage et de service.

• Fabricant: Helios
• Numéro d',article: 08133
• Type: ELS-V 60/35
• Désignation: Unité de ventilation avec façade et 2 vitesses V = 60/35 cbm/h
• EAN: 4010184081333
• Température adm. du fluide: 40 °C
• Débit d',air à soufflage libre: 60 m³/h
• Vitesse nominale: 1064/715 min-1
• Tension: 230 V , 1 ph , 50 Hz
• Courant non régulé: 0.13 A
• Puissance nominale: 18/9 W
• Raccordement DN: 78 mm
• Poids: 1,69 kg

• 60 ou 100 m³/h
• IP X5
• 47 dB(A) à 10 m²
• Raccordement DN 78

Unités de ventilation pour le système de ventilation mono-conduit ELS

Helios ELS-V 60/35 Unité de ventilation avec façade et 2 niveaux de puissance V = 60/35 cbm/h

Helios ELS-V – Unité de ventilation pour salle de bains, WC et cuisine, 60 ou 100 m³/h, à une à trois vitesses

Le Helios ELS-V est l'unité de ventilation de base pour le système de ventilation mono-conduit ELS et est livré sans temporisation intégrée. Le ventilateur de salle de bains s'insère dans un boîtier ELS et refoule 60 ou 100 m³/h selon le modèle , les versions à plusieurs vitesses offrent en plus 35 ou respectivement 60 et 35 m³/h. Il est généralement commandé avec l'éclairage de la pièce.

L'insert est à double isolation, protégé contre les jets d'eau selon IP X5 et peut être installé dans le volume 1 des pièces humides. Pour la version 100 m³/h, Helios indique une pression acoustique de 47 dB(A) pour une surface d'absorption de 10 m² et une puissance absorbée de 29 W.

La série Helios ELS-V est disponible en 4 versions, qui se différencient par le type. Cet article : ELS-V 60/35.

Helios ELS-V – Aperçu des avantages

• Entraînement centrifuge silencieux : La turbine centrifuge dans le boîtier à volute offre une réserve de pression à un faible niveau sonore, l'isolation acoustique est conforme à la norme DIN 4109 partie 2.
• IP X5 pour pièces humides : Grâce à la classe de protection II et à la protection contre les jets d'eau, l'installation dans le volume 1 de la salle de bains et de la douche est autorisée.
• Plusieurs niveaux de puissance : Avec ELS-V 60/35 et ELS-V 100/60/35, commutation possible entre ventilation de base et ventilation à la demande.
• Filtre permanent lavable : Le filtre G2 situé sous la façade est lavable au lave-vaisselle, un indicateur rappelle le nettoyage.
• Temporisation disponible en seconde monte : Une fonction de temporisation peut être ajoutée en accessoire via un commutateur de temporisation séparé.

Domaines d',application typiques

• Ventilation simultanée de la salle de bains et des WC
• Évacuation d'air des cuisines résidentielles
• Ventilation pour système à conduit unique dans les logements collectifs
• Ventilation permanente avec débit de base pour les modèles à plusieurs vitesses

Caractéristiques selon le fabricant

• Unité de ventilation *ultraSilence* sans temporisation, avec 2 vitesses 60/35 m³/h de débit volumique pour ventilation à la demande et de base. Boîtier hélicoïdal avec turbine centrifuge optimisée sur le plan aérodynamique et acoustique, réserve de pression élevée et faible niveau sonore. Isolation acoustique conf. à
• DIN 4109 p. 2. Montage par insertion sans outil avec contact électrique simultané du connecteur enfichable. Moteur à condensateur économe en énergie dans un boîtier fermé en fonte d'aluminium.
• Roulements à billes sans entretien pour 40.000 heures de fonctionnement. Façade plate et élégante côté pièce - plusieurs fois primée pour son design - en matière plastique de haute qualité, blanc alpin. Filtre à air (classe G2) permanent (lavable au lave-vaisselle) sous la plaque frontale fermée et rabattable. Indicateur intégré d'encrassement du filtre avec avertissement visuel pour le nettoyage à venir.
• Commande : niveau de ventilation de base et selon les besoins. Le petit niveau de puissance peut être directement raccordé pour un fonctionnement continu.
• La grande vitesse est ensuite commandée en parallèle avec l'éclairage de la pièce, manuellement via un interrupteur marche/arrêt bipolaire standard.
• Commande manuelle des deux vitesses possible avec le commutateur DSEL 2 (accessoire n° 1306).
• Débit : ventilation à la demande = 60 m³/h, ventilation de base = 35 m³/h Niveau sonore : pression acoustique à AL = 10m² = 35/26 dB(A)puissance acoustique 39/30 dB(A) Indice de protection : IPX5 (protégé contre les jets d'eau), à double isolation, adapté au montage en volume 1 des pièces humides Données électriques : 230 V, 50 Hz, 18/9 Watt, alimentation : NYM-O, 3x1,5mm²

Helios ELS-V : comparaison de toutes les versions

Questions fréquentes sur Helios ELS-V

Quelles sont les versions ELS-V disponibles ?

ELS-V 60 et ELS-V 100 sont à une vitesse, ELS-V 60/35 dispose de deux et ELS-V 100/60/35 de trois niveaux de puissance.

L'ELS-V dispose-t-il d'une temporisation ?

Non, l'unité ne fonctionne que lorsqu'elle est allumée. Une temporisation est possible grâce à un module de temporisation séparé disponible en accessoire.

Quel est le niveau sonore de l'ELS-V 100 ?

Helios indique une puissance acoustique de 51 dB(A) et une pression acoustique de 47 dB(A) pour une surface d'absorption équivalente de 10 m², mesurées avec le boîtier ELS-GU et un rejet latéral.
