Description générale

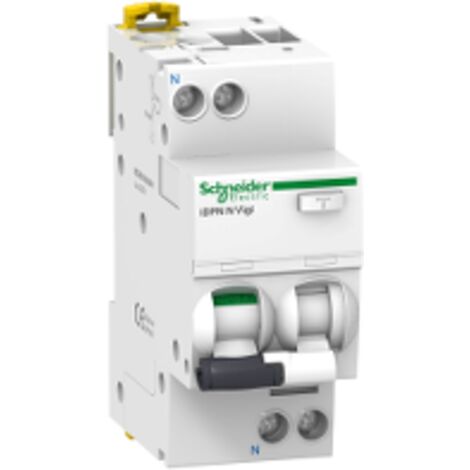

Le disjoncteur différentiel IDPN N Vigi 1P+N 6A 30 mA de type A est conçu pour assurer la protection des installations électriques résidentielles et des petits commerces. Il offre une protection efficace contre les défauts d'isolement et les surcharges, garantissant ainsi la sécurité des utilisateurs.Spécifications techniques
- Tension assignée d'emploi : 220...240 V CA 50 Hz
- Fréquence du réseau : 50 Hz
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 6000 A à 220...240 V CA 50 Hz
- Tension d'isolement : 400 V CA 50 Hz
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 125 g
- Dimensions : Hauteur 85 mm, Largeur 36 mm, Profondeur 73 mm
- Couleur : Blanc
Compatibilité et accessoires
- Mode d'installation : Encliquetable sur rail DIN
- Type de raccordement : Terminal simple haut ou bas
- Compatibilité des répartiteurs, peignes, jeux de barres : Haut ou bas, pas de 9 mm : 4
Installation
- Montage sur rail DIN
- Connexion des fils : 1...16 mm² rigide, 1...10 mm² souple, 1...10 mm² flexible avec embout
- Longueur de dénudage des fils : 15 mm
- Couple de serrage : 2 N.m
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, tout en offrant une protection différentielle intégrée pour prévenir les risques d'électrocution.Autres informations
- Type de commande : Par maneton
- Signalisation locale : Marche, Arrêt, déclencheur sur défaut
- Classe de limitation : 3
- Verrouillages optionnels : Dispositif de cadenassage
