Description générale

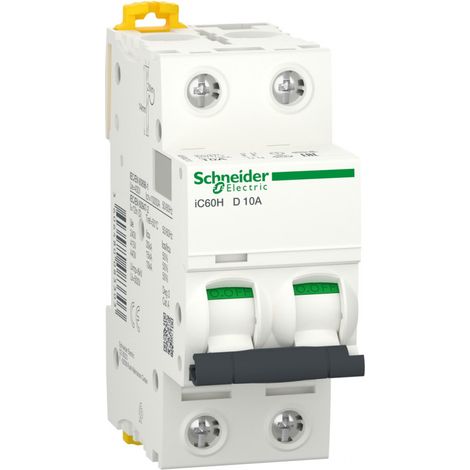

L'Acti9 iC60H 2P 10A est un disjoncteur conçu pour protéger, surveiller et contrôler les installations électriques dans les bâtiments industriels et tertiaires. Il se monte facilement sur rail DIN et est livré en emballage individuel avec une notice simplifiée. Ce disjoncteur offre une installation simple grâce à ses obturateurs IP20B rapides et ergonomiques.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 7500 A 0,75 x Icu conforme à EN 60898-1 - 400 V CA 50/60 Hz
- Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
- Poids : 0,25 kg
- Dimensions : 85 mm (hauteur) x 36 mm (largeur) x 78,5 mm (profondeur)
Compatibilité et accessoires
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
- Accessoires disponibles : Peignes du système Acti9, auxiliaires de réarmement, de déclenchement et télécommandes
- Capteurs d'énergie Power Tag compatibles
Installation
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Mode de raccordement : Terminal simple, haut ou bas
- Couple de serrage : 2 N.m
- Longueur de dénudage des fils : 14 mm
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
Utilisation
Le disjoncteur Acti9 iC60H 2P 10A est utilisé pour protéger les installations électriques, en assurant une surveillance et un contrôle efficaces.
Autres informations
Les performances de cette gamme de disjoncteurs répondent aux normes NF EN 60947-2 et 60898-1.
