Description générale
Le relais enfichable Hongfa HF92F-240A5-2A21S est un relais puissant avec isolation élevée, conçu pour des applications telles que les commandes moteur pour pompes et compresseurs. Il est doté de 2 contacts normalement ouverts (NO) et est capable de supporter une tension de 240 V/AC avec un courant de commutation maximal de 30 A.Spécifications techniques
- Courant de tenue aux chocs : 10000 V/AC
- Connexions : cosses 6,35 x 0,8 mm
- Montage : Fixation par bride
- Longueur : 68.6 mm
- Hauteur : 26.4 mm
- Largeur : 33.7 mm
- Matériau du contact : AgSnO2
- Puissance de coupure (max.) : 8310 VA
- Résistance (bobine) : 4500 Ω
- Température (max.) : +65 °C
- Température (min.) : -40 °C
- Tension de contact (max.) : 277 V/AC
- Tension de fonctionnement (max.) : 264 V/AC
- Tension de fonctionnement (min.) : 192 V/AC
- Tension nominale de la bobine : 240 V/AC
- Type de commande : monostable, 1 bobine
- Type de contact : 2 NO (T)
- Durée de vie (mécanique) : 5 x 10^6 cycles de commutation
- Durée de vie (électrique) : 1 x 10^5 cycles de commutation
Installation
Le montage du relais est simple grâce à une bride et des connecteurs Fast On de 6.4 x 0.8 mm.Utilisation
Ce relais est principalement utilisé pour les commandes moteur, notamment pour les pompes et les compresseurs.Autres informations
- Homologations : VDE, UL

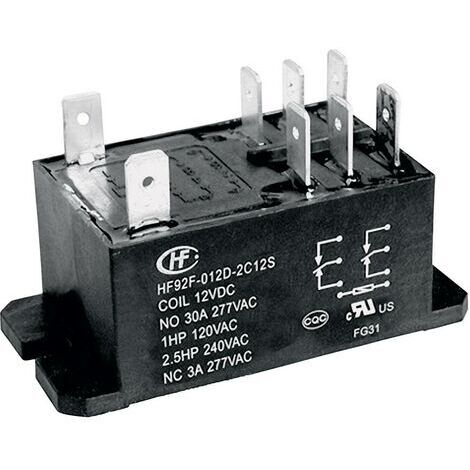

- Illustration similaire
