Xb4bs9445 Schneider - Bouton Arrêt Urgence - ø40 - à Clé 455 - Rouge - 1no+1nf - Vis - Harmony Xb4

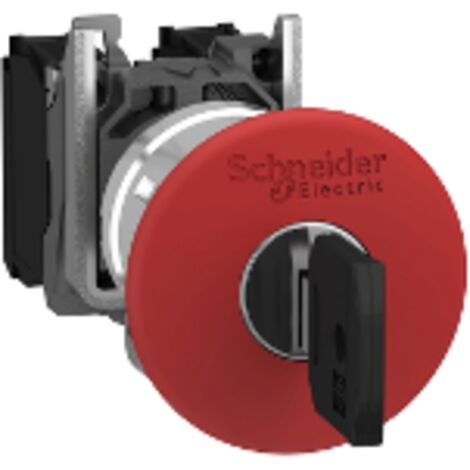

Bouton d'arrêt d'urgence à clé complet IP69 - Schneider XB4BS9445

Ce bouton d'arrêt d'urgence est fabriqué en République Tchèque par Schneider Electric. Il est issu de la gamme Harmony XB4.
Ce bouton coup de poing est généralement associé à une bobine MX protégée par un disjoncteur 2A.

• Contacts de type 1NO+1NF (contact normalement ouvert + contact normalement fermé)
• Il est possible d'ajouter un bloc de contact ref : ZBE101 ou ZBE102
• Système d'armement/réarmement du bouton d'arrêt d'urgence : pousser/à clé type Ronis 455
• Diamètre de la tête du bouton : 40mm
• Diamètre du trou de perçage : 22mm
• Type de connexion : À vis
• Matière : Métal et composite
• Température d'utilisation : -40°C à +70°C

Caractéristiques principales du Bouton Arrêt d'urgence à clé Schneider de référence XB4BS9445 :

• Gamme : Harmony XB4

• Type de produit ou équipement : Bouton-poussoir d'arrêt d'urgenceBouton d'arrêt d'urgence

• Nom de l'appareil : XB4

• Matériau de la collerette : Métal plaqué chrome

• Matière de l'embase de fixation : Zamak

• Diamètre de fixation : 22 mm

• Vente par quantité indivisible : 1

• Forme de la tête de l'unité de signalisation : Rond

• Type d'unité de commande : déclenchement et accrochage mécanique

• Type de tête : Standard

• Remise à zéro : Déverrouillage par clé

• Profil de l'unité de commande : Rouge coup de poing Ø 40mm, non marqué

• Type de serrure : Ronis 455

• Position de retrait de la clé : Au milieu

• Fonctionnement des contacts : À action dépendante

• Raccordement : Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1

• Complémentaires Hauteur : 47 mm

• Largeur : 40 mm

• Profondeur : 104 mm

• Description des bornes ISO n°1 : (13-14)NO

• Poids du produit : 0,17 kg

• Tenue au nettoyage haute pression : 7000000 Pa à 55 °C, distance : 0,1 m

• Utilisation des contacts : Contacts standards

• Ouverture positive : Avec se conformer à EN/CEI 60947-5-1 appendix K

• Course d'actionnement : 1,5 mm (état électrique modifié par "O")2,6 mm (état électrique modifié par "F")4,3 mm (course totale)

• Force d'actionnement : 44 N

• Endurance mécanique : 300000 cycle

• couple de serrage : 0,8?1,2 N.m se conformer à EN 60947-1

• Forme de la tête de vis : Transversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis

• Matière des contacts : Alliage d'argent (Ag/Ni)

• Protection contre les courts-circuits : 10 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1

• [Ith] courant thermique conventionnel : 10 A se conformer à EN/IEC 60947-5-1

• [Ui] tension d'isolement : 600 V (degré de pollution 3) se conformer à EN 60947-1

• [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 60947-1

• [Ie] courant assigné d'emploi : 3 A à 240 V, AC-15, A600 se conformer à EN/IEC 60947-5-16 A à 120 V, AC-15, A600 se conformer à EN/IEC 60947-5-10,1 A à 600 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,27 A à 250 V, DC-13, Q600 se conformer à EN/IEC 60947-5-10,55 A à 125 V, DC-13, Q600 se conformer à EN/IEC 60947-5-11,2 A à 600 V, AC-15, A600 se conformer à EN/IEC 60947-5-1

• Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

• Fiabilité électrique : ? < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/IEC 60947-5-4? < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/IEC 60947-5-4

• Présentation du produit : Produit complet
