Description générale

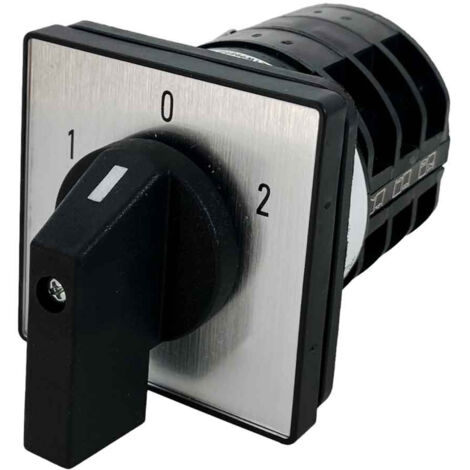

Le commutateur inverseur à came Schneider Harmony K30E003WP est conçu pour inverser le sens de rotation des moteurs électriques asynchrones, qu'ils soient monophasés ou triphasés. Ce modèle à 3 pôles est idéal pour une installation sur une façade d'armoire électrique ou dans un boîtier électrique étanche grâce à son système de fixation à vis. Il est compatible avec des moteurs de 220V jusqu'à 4kW et de 380V jusqu'à 15kW.Spécifications techniques
- Type de produit : Commutateur à came complet
- Courant thermique conventionnel (Ith) : 32 A
- Angle de commutation : 60°
- Tension d'isolement (Ui) : 690 V
- Degré de protection : IP40
- Courant de court-circuit : 5000 A
- Tension assignée de tenue aux chocs (Uimp) : 6 kV
- Dimensions : 64 mm x 64 mm x 106 mm
- Poids : 0,385 kg
Compatibilité et accessoires
- Compatible avec moteurs électriques monophasés simples et doubles condensateurs
- Compatible avec moteurs électriques triphasés 380V
Installation
Le commutateur est monté à l'avant et nécessite 4 trous pour la fixation. Il est recommandé de suivre le schéma de câblage spécifique au type de moteur utilisé pour éviter d'endommager le moteur électrique.Utilisation
Ce commutateur est utilisé pour contrôler le sens de rotation des moteurs électriques, permettant ainsi une flexibilité dans les applications industrielles et domestiques.Autres informations
- Couple de serrage : 1,2 N.m
- Endurance mécanique : 300000 cycles
- Raccordement électrique : Bornes à vis captives, capacité de serrage : 2 x 4 mm² (flexible), 2 x 6 mm² (solide)
