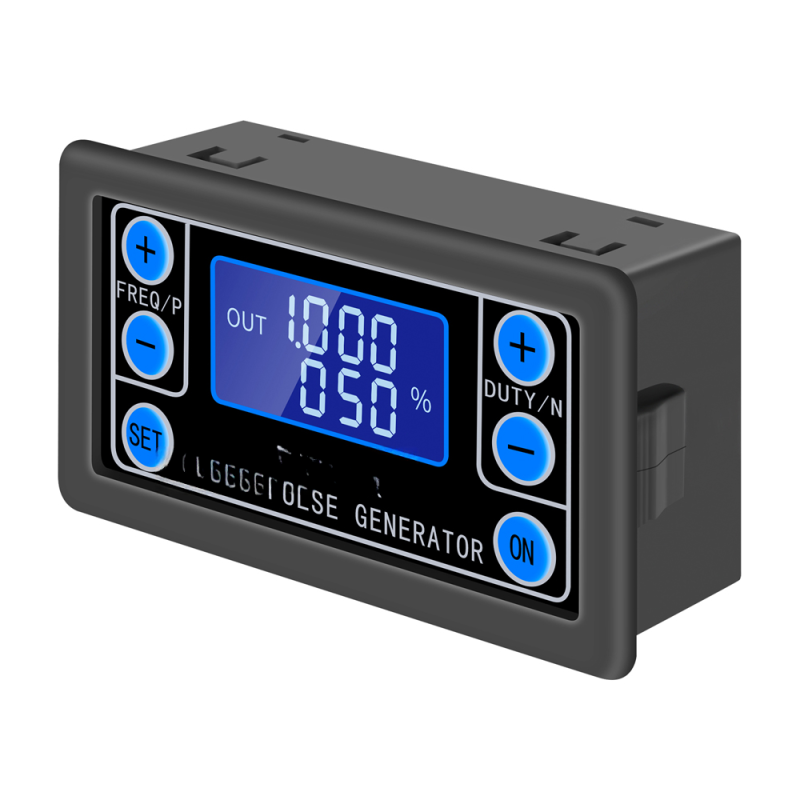

Générateur de signaux ZK-PP1K, impulsions PWM, signaux carrés, rectangulaires, réglage fréquence, rapport cyclique
Vous achetez pour votre entreprise ?
Tarifs négociés HT jusqu'à -20%
Produit similaire livré par
KETLER - KE8003 : Compteur électrique - Monophasé 80 A - Remise à zéro partielle - Sortie d'impulsion - Simple tarif
29,67 €
222
Vendu par MINGSY
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Pour la commande de moteurs pas à pas.
Écran LCD numérique : L'écran LCD affiche des données en gros caractères pour une lecture facile et rapide. Les données sont ainsi clairement visibles en un coup d'œil.

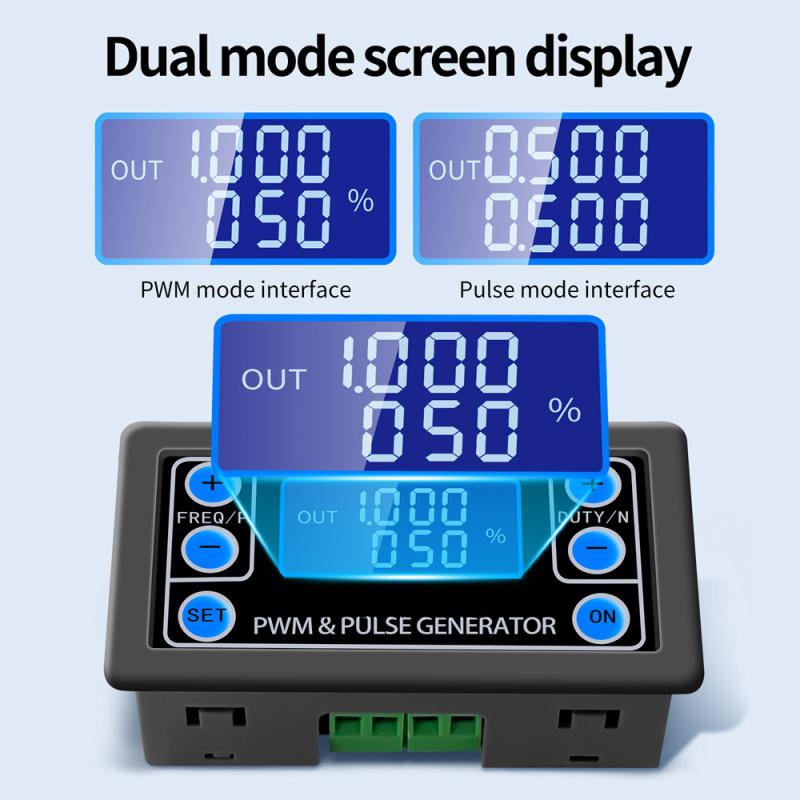

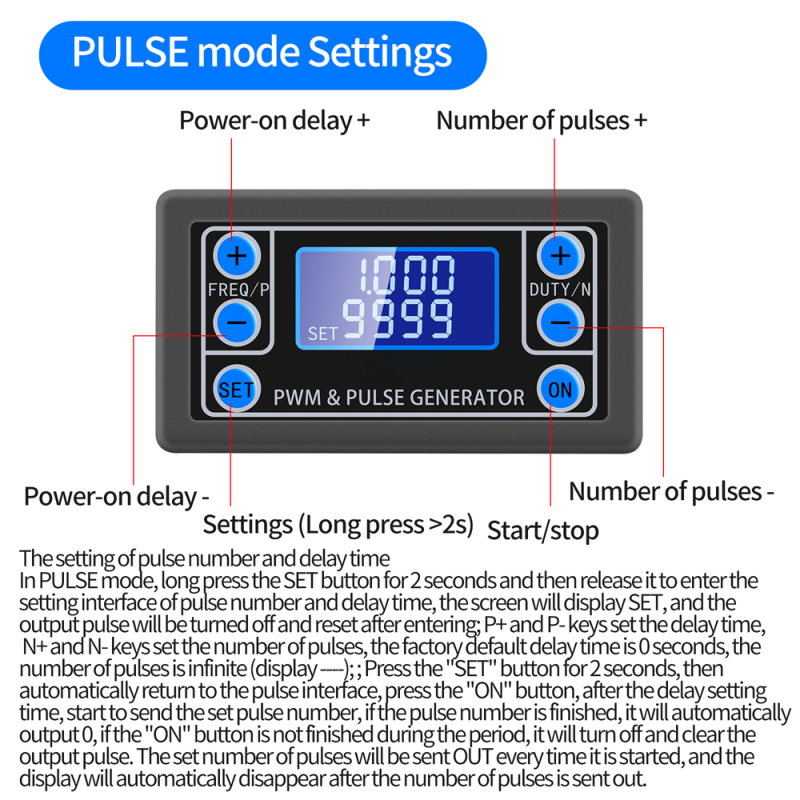

Modes d'affichage multiples : Trois modes de fonctionnement sont disponibles : PWM, impulsionnel et paramétrage du mode impulsionnel. L'utilisateur peut sélectionner le mode qui lui convient. L'interface en mode PWM affiche la fréquence et le rapport cyclique ; l'interface en mode impulsionnel affiche la largeur d'impulsion et la durée de l'impulsion ; l'interface de paramétrage du mode impulsionnel permet d'afficher le délai de mise sous tension et le nombre d'impulsions.
Applications pratiques : Ce dispositif permet de générer des signaux carrés et rectangulaires pour la commande de moteurs à courant continu ou de variateurs de moteurs pas à pas. Il est utilisé pour les servomoteurs, les moteurs pas à pas, les pinces électriques, le remplacement des impulsions d'automates programmables, etc.
Applications multiples : Ce driver permet de réaliser la variation d'intensité lumineuse, le contrôle de vitesse, la commande d'électrovannes, etc., mais ne peut pas commander directement les moteurs de lampes, les électrovannes ou d'autres charges.
Spécifications :
Nom : Générateur de signaux
Matériau : Plastique
Tension de fonctionnement : 3,3-30 V, avec protection contre l'inversion de polarité
Capacité de charge : < 30 mA
Interface de commutation : Oui
Écran grand angle de vision : Oui
Type de sortie : Signal PWM
Plage de fréquences : 1 Hz-150 kHz, précision d'environ 1 %
Nombre d'impulsions : 1-9999 Infini (affichage « ---- », signifie infini)
Délai de sortie : 0,000 s à 9 999 s, minimum réglable à 1 ms
Capacité de charge du signal : inférieure à 30 mAh
Largeur d’impulsion : 0,000 s à 9 999 s, minimum réglable à 1 ms
Amplitude du signal de sortie : égale à la tension d’alimentation
Plage de rapport cyclique : 0 à 100 %, par incréments de 1 %
Dimensions : 78 × 48 × 27 mm
Poids : 42 g
Dimensions de l’emballage : 110 × 70 × 50 mm 2,76 x 1,97 pouces
Poids du colis : 67 g / 2,36 onces
Contenu de l'emballage :
1 générateur de signal



Écran LCD numérique : L'écran LCD affiche des données en gros caractères pour une lecture facile et rapide. Les données sont ainsi clairement visibles en un coup d'œil.
Modes d'affichage multiples : Trois modes de fonctionnement sont disponibles : PWM, impulsionnel et paramétrage du mode impulsionnel. L'utilisateur peut sélectionner le mode qui lui convient. L'interface en mode PWM affiche la fréquence et le rapport cyclique ; l'interface en mode impulsionnel affiche la largeur d'impulsion et la durée de l'impulsion ; l'interface de paramétrage du mode impulsionnel permet d'afficher le délai de mise sous tension et le nombre d'impulsions.
Applications pratiques : Ce dispositif permet de générer des signaux carrés et rectangulaires pour la commande de moteurs à courant continu ou de variateurs de moteurs pas à pas. Il est utilisé pour les servomoteurs, les moteurs pas à pas, les pinces électriques, le remplacement des impulsions d'automates programmables, etc.
Applications multiples : Ce driver permet de réaliser la variation d'intensité lumineuse, le contrôle de vitesse, la commande d'électrovannes, etc., mais ne peut pas commander directement les moteurs de lampes, les électrovannes ou d'autres charges.
Spécifications :
Nom : Générateur de signaux
Matériau : Plastique
Tension de fonctionnement : 3,3-30 V, avec protection contre l'inversion de polarité
Capacité de charge : < 30 mA
Interface de commutation : Oui
Écran grand angle de vision : Oui
Type de sortie : Signal PWM
Plage de fréquences : 1 Hz-150 kHz, précision d'environ 1 %
Nombre d'impulsions : 1-9999 Infini (affichage « ---- », signifie infini)
Délai de sortie : 0,000 s à 9 999 s, minimum réglable à 1 ms
Capacité de charge du signal : inférieure à 30 mAh
Largeur d’impulsion : 0,000 s à 9 999 s, minimum réglable à 1 ms
Amplitude du signal de sortie : égale à la tension d’alimentation
Plage de rapport cyclique : 0 à 100 %, par incréments de 1 %
Dimensions : 78 × 48 × 27 mm
Poids : 42 g
Dimensions de l’emballage : 110 × 70 × 50 mm 2,76 x 1,97 pouces
Poids du colis : 67 g / 2,36 onces
Contenu de l'emballage :
1 générateur de signal



Caractéristiques
- MarqueMINGSY
- Quantité par pack1
- CouleurNoir
- MatièresPlastique
- Protocole de communication sans filNon concerné
- Type d'accessoires domotiqueBoitier de commande
- Type de composant électroniqueCarte
- Réf. ManoManoME217162500
- MMID491284457262
- Réf. fabricantMIN-0522-0007
- EAN5328832151864
