Générateur de Signal de fonction à 3 canaux, forme d'onde arbitraire, 4 niveaux TTL, sortie FY8300S-20M, prise ue 100-240V

Caractéristiques:

1. La fonction à trois canaux de la série FY8300 / FY8300S / générateur de formes d'onde arbitraires est un ensemble de générateur de signal de fonction, générateur de forme d'onde arbitraire, générateur de signal d'impulsion, générateur de signal TTL à quatre canaux, VCO, balayeuse de fréquence, compteur et fréquencemètre, etc. -un générateur de signaux performant, économique et polyvalent.
2. L'instrument utilise la technologie de synthèse numérique directe DDS pour produire des signaux de sortie précis, stables et à faible distorsion. Tous les paramètres sont calibrés par des procédures internes. Tous les logiciels de l'instrument sont équipés en standard. Toutes les fonctions de l'instrument peuvent être contrôlées par le logiciel de l'ordinateur hôte. Logiciel machine pour éditer des formes d'onde arbitraires et les enregistrer dans le générateur de signaux pour produire des formes d'onde.
3. Les touches de raccourci riches simplifient considérablement le processus de fonctionnement compliqué et améliorent considérablement l'opérabilité de l'instrument.
4. Le protocole de communication est ouvert, ce qui facilite grandement le développement secondaire.
5. Circuits intégrés à grande échelle, technologie de montage en surface, haute fiabilité, longue durée de vie.
6. Avec la protection contre les courts-circuits de sortie, toutes les bornes de sortie de signal peuvent fonctionner dans des conditions de court-circuit de charge 60S.
7. Sortie à trois canaux complètement indépendante (équivalente à trois sources de signal indépendantes), capable de fonctionner de manière synchrone, avec une différence de phase réglable avec précision.
8. Adoptez la technologie de synthèse numérique directe DDS pour produire un signal de sortie précis, stable et à faible distorsion.
9. Appuyez et maintenez la touche OK pendant l'utilisation, vous pouvez enregistrer rapidement les informations de paramètre actuellement sorties par l'instrument, et les paramètres enregistrés peuvent être automatiquement chargés à un autre démarrage.
10. Fonction de suivi de canal standard, lorsque le suivi est activé, tous les paramètres des trois canaux peuvent être mis à jour en même temps en fonction de la configuration de l'utilisateur.
11. Peut produire jusqu'à 98 groupes de fonctions/formes d'onde arbitraires, dont 34 formes d'onde prédéfinies et 64 formes d'onde définies par l'utilisateur (le logiciel d'édition de formes d'onde arbitraires prenant en charge l'instrument peut être utilisé pour éditer des formes d'onde arbitraires et les télécharger vers la sortie de l'instrument).
12. Avec 64 groupes de bits de stockage de forme d'onde arbitraires, chaque groupe a une profondeur de stockage de 8192 * 14 bits (plus la profondeur de stockage de la forme d'onde est longue, plus les détails de la forme d'onde sont enregistrés et les détails du signal peuvent être restaurés avec une grande précision)
13. Fonction de balayage : quatre attributs du signal : fréquence, amplitude, décalage et rapport cyclique peuvent être balayés séparément. Il dispose de deux modes de balayage, un balayage linéaire et un balayage logarithmique.
14. Fonction de fréquencemètre 100M: Il dispose de quatre méthodes de mesure: mesure de fréquence, mesure de période, mesure de largeur d'impulsion positive et négative et mesure du rapport cyclique. La fréquence de mesure maximale de l'instrument peut atteindre 100 MHz et la fréquence de mesure minimale est de 0,01 Hz.

Spécifications:

Type d'élément : Générateur de signaux
Affichage : 2,4 pouces (320 X 240) couleur
Fréquence de sortie maximale : 60 MHz (sinusoïdale), taux d'échantillonnage de 250 MSa/s, résolution verticale de 14 bits
Précision de la fréquence : La précision de la fréquence peut augmenter de l'ordre de 10-6
Résolution de fréquence : résolution de fréquence sur toute la plage 1 uHz (0,000001 Hz)
Amplitude de sortie : jusqu'à 24 Vpp, résolution d'amplitude jusqu'à 1 mV (0,001 V)
Aucune limitation de plage : gamme complète fréquence sans binning, réglage numérique direct
Fonction de polarisation CC de -12 V ~ + 12 V (le cycle de service des deux canaux peut être ajusté indépendamment et la précision de réglage peut atteindre 0,01 %
La largeur d'impulsion et la fréquence d'impulsion sont réglables en continu et la plage de réglage est de 20 ns-1 S. L'amplitude d'impulsion peut être ajustée en continu entre 0 et 12 V et la précision de réglage est de 0,001 V. La plage de réglage de phase des trois canaux est de 0 à 359,99 °. la précision de réglage est de 0,01 °
Avec la fonction de sortie de signal numérique, peut réaliser n'importe quel niveau CMOS avec une amplitude de 0 ~ 12 V

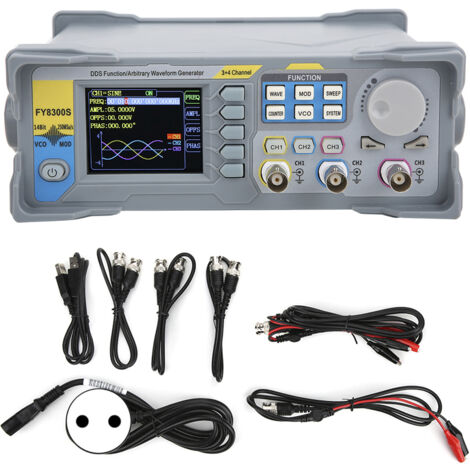

Liste de colis:

1 x hôte générateur de signal 1 x cordon d'alimentation hôte 3 x ligne de clip 3 x câble BNC-BNC 1 x Câble USB

Remarque:

Les logiciels informatiques et les instructions sont envoyés par courrier ou téléchargés par vous-mêmes.
