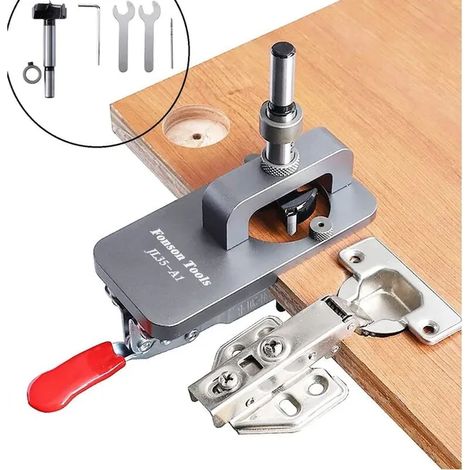

Gabarit de charnière 35mm, gabarit de charnière d'armoire de porte, gabarit de charnière dissimulé, perforateur, localisateur de guide de perçage

Caractéristiques : Fabriqué en alliage d’aluminium, fabrication de précision, positionnement précis et utilisation facile.

Applications : Installation de trous de charnière de 35 mm, positionnement de trous de charnière de porte et outil de perçage pour le travail du bois.

L’ensemble comprend : un positionneur de trou de charnière, une scie-cloche de 35 mm (avec bague de butée), 2 clés, 1 foret de 2 mm et 1 clé Allen.

Poids : 588 g. Emballage : Boîte en carton kraft. Dimensions : 190 x 110 x 60 mm.

Emballage : 30 ensembles/carton. Dimensions : 39 x 33 x 35 cm. Poids brut : 18,42 kg/carton.

Installation et utilisation :

1. Installez la scie-cloche de 35 mm et réglez la profondeur du trou à une valeur standard de 12-13 mm. Serrez ensuite la bague de butée.

2. Ajustez la pince noire de la pince à dégagement rapide à la taille souhaitée (Remarque : l’outil permet d’ajuster la taille du panneau de bois à 15-25 mm).

3. Déplacez la perforatrice jusqu’à la position de marquage souhaitée et fixez la pince à dégagement rapide.

4. Serrez la poignée de la perceuse et appuyez fermement jusqu’à ce que le trou atteigne une profondeur de 12-13 mm. Percez ensuite des trous de vis de 2 mm de chaque côté.

5. Le trou de 35 mm est à 5 mm du bord, ce qui convient à la plupart des charnières courantes.

6. Installez la charnière de 35 mm.
