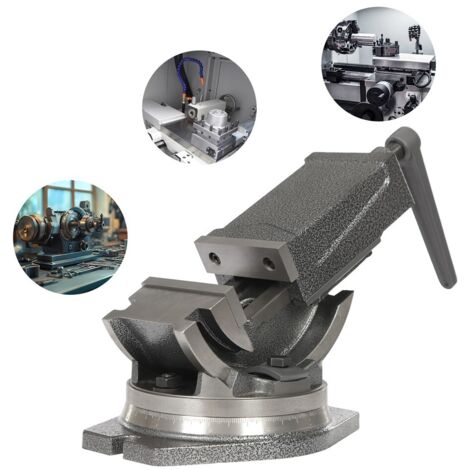

Etau mécanique rotatif inclinable à deux axes 100mm inclinable Pince plate angulaire de précision - 4
- Offre valable exclusivement aujourd’hui.
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Performance et fonctions :
1. le couvercle du corps de serrage est en fonte grise de haute dureté, durable et robuste.
2. les mâchoires sont trempées avec de l'acier de calibre 45 (matériau froid) et la dureté peut atteindre 48HRC.
3. l'écrou et la poignée sont en fonte ductile et la poignée est galvanisée pour éviter la corrosion et donner un bel aspect.
4. la graduation du châssis est précise et claire.
5. la tige filetée est noircie, résistante à la corrosion et de haute précision.
6. le parallélisme des deux mâchoires est <0,05 / 100mm.
7. structure basculante entourée par la vis
8. le corps de serrage peut être indexé verticalement dans une plage de 90 ° le long du grand arc de guidage sur la table rotative.la table rotative peut être indexée horizontalement dans une plage de 360 °.il peut être combiné pour obtenir différents angles spatiaux. Plan, rainure, trou, etc.
9. largement utilisé dans les machines-outils telles que les perceuses et les fraiseuses.
Paramètres techniques :
Largeur de la mâchoire : 100(mm) =3.94 ».
Hauteur de la mâchoire : 41(mm) =1.61 ».
Tension maximale : 75(mm) =2.95 ».
Longueur totale de la pince : 300(mm) =11.81 »
Hauteur totale de la pince : 150(mm) =5.9 »
Longueur totale de la base : 252(mm) =9.92 »
Distance de montage : 190(mm) =7.48 »
Force de fermeture maximale : 196(KN)
Largeur de la clé de positionnement: 14(mm) =0.55 »
Diamètre du boulonMM:M12
Poids : 17KG
Dimensions:650 x 210 x 200mm(25.59« x 8.27 » x 7.87")
Caractéristiques
- MarqueSENDERPICK
- Largeur10 cm
- MatièresAcier
- Largeur des mors100 mm
- Matière de la poignéeAcier
