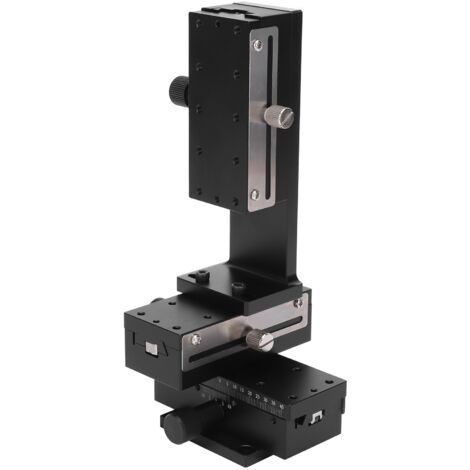

Étape de translation linéaire Axe XYZ Plate-forme réglable de coupe manuelle 40 x 90 mm HF3‑A90

Caractéristiques:

1. Le corps principal est en alliage d'aluminium, léger, solide et résistant aux frottements, aux chutes et à la corrosion.
2. Haute précision et utilisation de la commande de la poignée rotative à engrenages et du guide des rainures en queue d'aronde, mouvement fluide et stable.
3. Avec protection de sécurité à angle R, facile à transporter et à ranger, pratique à utiliser et avec de bonnes performances
4. Peut être utilisé en toute tranquillité d'esprit, avec un contrôle qualité et une assurance qualité stricts, un facteur de sécurité élevé.
5. Large gamme d'applications, peut être utilisé pour les équipements optiques, les appareils de mesure, les équipements de fabrication de semi-conducteurs, etc.

Spécifications:

Type d'élément : Étape de traduction linéaire
Modèle : HF3-A90
Taille de la table : env. 40 x 90 mm / 1,6 x 3,5 pouces
Direction du mouvement : 3 directions de l'axe XYZ
Matériau du corps : alliage d'aluminium (anodisé noir)
Mode d'entraînement : tournez manuellement le bouton pour faire avancer l'entraînement par engrenages (engrenage + crémaillère )
Piste coulissante : guide d'engrenage
Type de rail : type de rainures en queue d'aronde
Nombre de trous filetés sur le comptoir : 10
Diamètre du trou fileté : env. 4 mm / 0,2 pouces
Profondeur du trou fileté : env. 6 mm / 0,2 pouce
Résistance à la charge : 98N (10Kgf)
Course de déplacement : ±Env. 40 mm/1,6 pouces
Échelle minimale : 0,01 mm
Parallélisme : 0,1 mm
Parallélisme mobile ≤0,1 mm/60 mm
Structure : détachable
Champ d'application : équipement optique, appareils de mesure, fabrication de semi-conducteurs Équipement, machines d'essai, microscopes, équipement photographique, machines de manipulation, machines de traitement, machines d'impression et autres.
Comment utiliser :
1. La table coulissante mécanique est un élément général qui complète le mouvement d'alimentation. La table coulissante mécanique complète est composée de la partie table coulissante et de ses parties communes mobiles, de la partie table coulissante mécanique complète et d'autres freins de dispositif mobile et d'autres pièces auxiliaires, qui peuvent être basées sur les exigences du processus des pièces traitées sont d'installer un boîtier d'alimentation (avec boîte multi-axes) tête de perçage, tête d'alésage, tête de fraisage, tête d'alésage, tête de tournage, etc., pour former diverses machines-outils combinées pour compléter le perçage, l'expansion, l'alésage, les fossettes, le grattage de la face d'extrémité, le chanfreinage, le tournage face d'extrémité, fraisage, perçage et taraudage, etc. Le traitement des trous profonds peut être complété en configurant un mécanisme d'alimentation gradué sur la table coulissante (le mécanisme d'alimentation gradué n'est utilisé que pour les spécifications inférieures à HJ32)
2. La table coulissante peut être installée sur la base latérale ou la colonne, et peut également être installée sur la base inclinée pour former une machine-outil combinée horizontale, verticale ou inclinée.
Taille : env. 40 mm / 1,6 pouces
25 mm / 1 pouces
20 mm / 0,8 pouces
90 mm / 3,5 pouces
112 mm / 4,4 pouces
3,3 mm / 0,1 pouces
8 mm / 0,3 pouces
10 mm / 0,4 pouces
90 mm / 3,5 pouces
50 mm / 2 pouces
4 mm / 0,2 pouces
4,5 mm / 0,2 pouces
4,2 mm / 0,2 pouces
3,2 mm / 0,1 pouces

Liste de colis:

1 x étape de traduction linéaire
