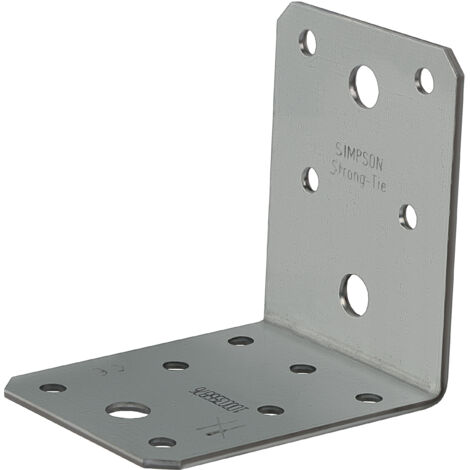

Connecteur coudé AB70 70x70x55x2mm (1)

Équerre de charpentier en acier perforéÉquerre de charpentier

• Modèle : AB70
• Dimensions : 70 x 70 x 55 mm
• Épaisseur de la tôle : 2,0 mm
• Conditionnement : 1 pièce
• Trous pour bras A : 4 pièces x Ø 5 mm, 2 pièces x Ø 8,5 mm
• Trous pour bras B : 7 pièces x Ø 5 mm, 1 pièce x Ø 8,5 mm
• Matériau : Acier S250GD galvanisé à 275 g/m² (20 µm)
• Conçu pour les assemblages : bois-bois, bois-béton

Produit original de la célèbre société Simpson Strong-Tie ®

Les connecteurs AB sont les équerres les plus populaires sans renfort. Malgré l'absence de nervure de renfort, les connecteurs de la série AB conservent des capacités de charge très élevées grâce à l'utilisation d'une tôle épaisse (AB70 – 2,0 mm) et, surtout, à une perforation optimisée pour les clous et les ancrages. Grâce à cela, même s'il s'agit de l'un des connecteurs les plus simples, ils sont utilisés dans de nombreuses connexions.

Application et méthode d'assemblage

Conçu pour les assemblages : bois-bois, bois-béton

Élément principal :bois massif, bois composite, bois lamellé-collé, béton.

Élément secondaire : bois massif, bois composite, bois lamellé-collé.

Domaine d’application : Ils sont utilisés dans des endroits où l’utilisation de joints renforcés est impossible et pourrait interférer avec d’autres éléments de construction. Grâce à cela, ils sont utilisés dans de nombreux assemblages.

• Assemblages de chevrons avec des sablières ou des poutres annulaires en béton,
• Fixation d'éléments en bois dans le béton,
• Assemblages de poteaux en bois avec des poutres,
• Tous les autres éléments structuraux nécessitant une capacité portante élevée.

Avantages

1. Assemblage simple

Le connecteur a été conçu pour être intuitif et rapide à installer, ce qui réduit considérablement le temps de travail et le rend idéal aussi bien pour les professionnels que pour les bricoleurs.

2. Connexions solides et durables

Grâce à l'utilisation d'acier de haute qualité (acier S250GD) et au procédé de galvanisation à chaud Sendzimir, le connecteur assure une résistance et une durabilité exceptionnelles des connexions dans diverses structures en bois.

3. Capacité de charge élevée

Le connecteur possède d'excellents paramètres de charge, calculés statiquement, garantissant la sécurité et la stabilité des éléments construits, ce qui est crucial dans les structures porteuses et l'aménagement paysager.

4.Classe d'utilisation 2

Il est caractérisé par une humidité du matériau correspondant à une température de 20 °C et une humidité relative de l'air ambiant supérieure à 85 % seulement pendant quelques semaines par an. (par exemple, abris ouverts ou grenier non chauffé)

Certificat

ETA-06/0106

Cette norme européenne spécifie les exigences et les méthodes d'essai relatives aux matériaux, à la géométrie, à la résistance, à la rigidité et à la durabilité (c.-à-d. la protection contre la corrosion) des assemblages utilisés dans les structures porteuses en bois.

Les produits que nous proposons se caractérisent par la plus haute qualité et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos clients sont sûrs et adaptés à leurs besoins spécifiques.
