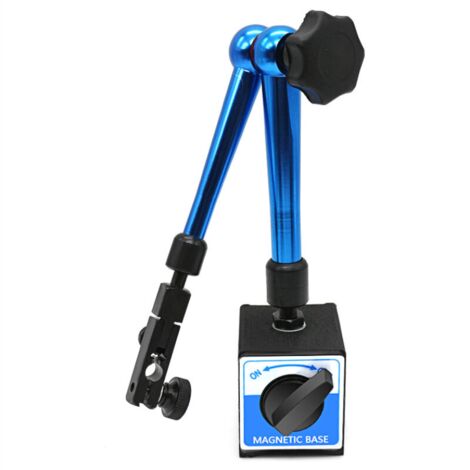

Support de Base Magnétique Flexible avec Jauge de Cadran Universel Réglable pour Indicateur de Test de Cadran （La jauge d'indicateur de test à cadran n'est pas incluse.）(60 50 55mm,couleur bleu)

【Double bielle flexible】 La structure double bielle flexible peut être ajustée dans plusieurs directions et angles pour répondre à vos différents besoins.

【Rainuré en V】 Ce support de base magnétique a adopté une conception en rainure en V sur le fond pour un montage stable sur des surfaces cylindriques.

【Interrupteur pour aimant】 Il y a un interrupteur marche / arrêt pour aimant, facile à déplacer la base sans l'influence de la force magnétique.

【Tenez fermement】 Il y a un dispositif de réglage précis et une rainure en queue d'aronde en position de serrage pour serrer divers types d'indicateurs de test à cadran.

【Applications larges】 Idéal pour le traitement mécanique, la mesure de pièce, la correction de dispositifs et autres

Lorsque le comparateur à cadran est en cours d'utilisation, il est nécessaire de monter le comparateur à cadran sur le support de montre magnétique ou sur le support de montre zhi universel pour utilisation. Le cadre de la table doit être placé sur une assiette plate, un établi ou une position à plat. Les positions supérieure, inférieure, avant et arrière du comparateur à cadran peuvent être ajustées de manière arbitraire.

Lors du serrage du manchon de serrage du comparateur à cadran dans le manchon de serrage du cadre du compteur, la force de serrage ne doit pas être trop importante. Après le serrage, la tige de mesure doit pouvoir se déplacer de manière fluide et flexible sans se coincer. Une fois le comparateur à cadran serré, ne tournez pas le corps du compteur avant de desserrer la douille de serrage. Si vous devez tourner dans le sens du compteur, desserrez d'abord la douille de serrage.

Lors de la mesure, vous devez soulever doucement la tige de mesure, déplacer la pièce sous la sonde et la laisser tomber lentement. Le palpeur est en contact avec la pièce à usiner. Ne poussez pas la pièce sous la sonde et ne laissez pas tomber la sonde brusquement. Générez une force de mesure d'impact instantanée, apportez une erreur de mesure à la mesure. La méthode de contact entre la sonde et la pièce à usiner est illustrée sur la figure. Lors du réglage de la pièce, il doit également être effectué selon la méthode ci-dessus.

magnetic flexible dial gauge

support magnétique avec jauge

compacteur à base magnétique

dial indicator

dial test indicator

Spécification:

Matériel: alliage d'aluminium + plastique

Couleur: montré comme image

Longueur totale: 350 mm / 13,8 pouces

Taille de base (L * W * H): 60 * 50 * 55 mm / 2,36 * 1,97 * 2,16 pouces

Noter:

La jauge d'indicateur de test à cadran n'est pas incluse.

En raison de la différence entre les moniteurs et les effets de lumière, les images peuvent ne pas refléter la couleur réelle de l'article.

Veuillez permettre une légère erreur de mesure en raison de la mesure manuelle.
