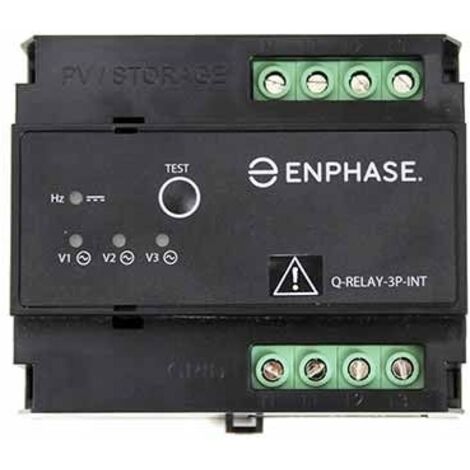

ENPHASE RELAIS EXTERNE DE DÉCONNEXION QRELAY TRIPHASÉ - Q-RELAY-3P-INT

Le relais triphasé Enphase Q-Relay-3P-INT est un dispositif de protection indispensable pour les installations photovoltaïques équipées de micro-onduleurs IQ.

Il assure la surveillance du réseau électrique et garantit la sécurité de l'installation en isolant automatiquement les micro-onduleurs en cas d'anomalie (surtension, sous-tension, fréquence ou défaut réseau). Une fois les conditions normales rétablies, le système se reconnecte automatiquement.

Conçu pour les installations triphasées, ce relais tétrapolaire permet de couper simultanément les trois phases et le neutre. Il peut être configuré pour surveiller 1, 2 ou 3 phases selon les besoins.

Compact et facile à installer grâce à son format rail DIN, il offre une intégration rapide dans les tableaux électriques. Ses indicateurs LED permettent un diagnostic simple et rapide de l'état du système.

Compatible avec la passerelle Envoy-S, il s'intègre parfaitement dans l'écosystème Enphase pour une gestion intelligente et évolutive des installations solaires.

Caractéristiques techniques

Type : Relais de protection de découplage
Fonction : Surveillance réseau et déconnexion automatique

Nombre de phases : Triphasé (L1, L2, L3 + N)
Type de sortie : Relais tétrapolaire normalement ouvert

Tension nominale : 230 / 240 V AC
Plage de fonctionnement : 85 à 265 V AC
Fréquence : 50 Hz

Puissance : 5,75 kVA par phase
Courant : 25 A

Consommation : 18 VA

Montage : Rail DIN 35 mm
Largeur : 107 mm

Indice de protection : IP20
Température de fonctionnement : -40°C à +50°C
Humidité : 0 à 95 % sans condensation

Indicateurs : LEDs de diagnostic (tension, fréquence, défaut)

Compatibilité : Micro-onduleurs Enphase IQ (IQ7, IQ7+, IQ7X, IQ7A)
Nombre max de relais par système : 20

Conformité : IEC 61010, EN 61010, IEC 61326
