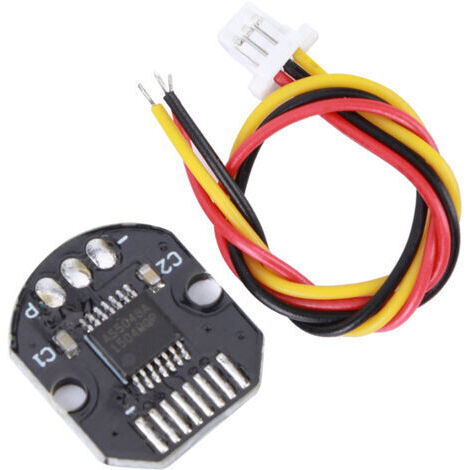

Encodeur magnétique AS5048A, Interface PWM SPI 14 bits pour moteur sans balais

Caractéristiques:

1. Capteur de position rotatif 14 bits angle numérique (interface) et sortie de modulation de largeur d'impulsion, sortie de rotation complète basée sur la technologie de capteur magnétique sans contact à 360°.
2. AS5048 fournit une sortie PWM et une interface SPI ou I2C pour fournir une mesure d'angle absolu pour le microcontrôleur.
3. A une tolérance de travail très élevée, y compris l'écart de la position centrale entre la puce et l'aimant apparié, l'écart de l'entrefer entre la puce et l'aimant apparié et le changement de température entre -40 ℃ et + 150 ℃.
4. Son frontal analogique de mesure 14 bits offre une résolution de mesure aussi faible que 0,0219 degrés. La linéarisation et le traitement de la moyenne sont effectués par le microcontrôleur, qui peut réaliser une mesure d'angle avec une précision de 0,05 degré.
5. L'encodeur magnétique AS5048A est fabriqué en matière plastique de haute qualité, durable et résistant à la corrosion, offre de bonnes performances de travail et une longue durée de vie.

Spécifications:

État : 100 % de la marque Naew
Type d'article : Codeur magnétique AS5048A
Matériau : Plastique
Couleur : Comme sur l'image
Détails du produit :
Commande
1. Aucune programmation requise
La résolution complète de 2,14 est de 0,0219 °/LSB
3. Après linéarisation du système, angle de précision de 0,05°°
Caractéristiques
1. Fonction de connexion en guirlande
2. Résistance au vide de l'air
Plage d'entrée de champ : 30MT- 70mT
Dans la plage de température de 40 °C à +150 °C
3. Compatibilité 3V/5V
Instruction :
Encodeur PTZ/moteur encodeur dédié
capteur de rotation as5048a
Capteur de position rotatif 14 bits angle numérique (interface) et sortie de modulation de largeur d'impulsion
as5048a est un 14 Capteur de position rotatif -bit (anciennement appelé codeur) pour la mesure d'angle absolu et PWM (= modulation de largeur d'impulsion) sortie de rotation complète à 360° basée sur la technologie de capteur magnétique sans contact. L'appareil convient aux applications d'arbre avec un simple aimant bipolaire faisant tourner le capteur IC vers le haut ou vers le bas et la position zéro peut être programmée dans l'appareil avec de simples commandes SPI. La résolution de position angulaire magnétique absolue est de 14 bits = 16384 mesures de position, interface série (SPI) avec valeur numérique par tour.
AS5048 fournit une sortie PWM et une interface SPI ou I2C pour fournir une mesure d'angle absolu pour le microcontrôleur. Il n'est pas nécessaire de considérer la correspondance précise de la position zéro initiale de la puce et des pôles magnétiques utilisés dans la conception mécanique. Au lieu de cela, la position zéro peut être programmée par de simples commandes SPI ou I2C (sans équipement de programmation spécial) dès l'assemblage. Mémoire interne AS5048.
AS5048 a également une tolérance de travail très élevée, y compris l'écart de la position centrale entre la puce et l'aimant apparié, l'écart de l'entrefer entre la puce et l'aimant apparié, et le changement de température entre -40℃ et +150℃.
L'encodeur rotatif magnétique AS5048 peut fournir une mesure plus précise par rapport aux précédents produits d'encodeur rotatif magnétique d'austriamicrosystems. Son frontal analogique de mesure 14 bits offre une résolution de mesure aussi faible que 0,0219 degrés. La linéarisation et le calcul de la moyenne sont effectués par le microcontrôleur, qui peut mesurer l'angle avec une précision de 0,05 degré.

Liste de colis:

1 encodeur magnétique AS5048A
