Description générale

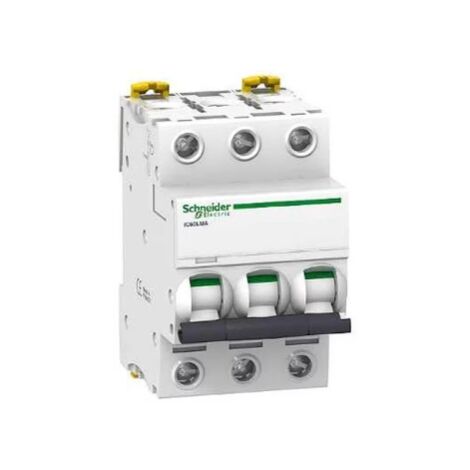

Le disjoncteur à déclenchement instantané Schneider A9F90310 est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits. Avec une capacité de 10 A et une configuration à 3 pôles, il est idéal pour une utilisation dans des installations électriques domestiques et professionnelles. Ce modèle fait partie de la gamme Acti9 et est équipé d'une courbe de déclenchement MA, offrant une protection efficace et rapide.Spécifications techniques
- Fréquence du réseau : 50/60 Hz
- Limite de déclenchement magnétique : 12 x In +/- 20 %
- Pouvoir assigné de coupure de service en court-circuit : 20 kA (0,5 x Icu) conforme à EN 60947-2 - 220...240 V CA 50/60 Hz
- Tension assignée d'isolement : 500 V CA 50/60 Hz conforme à IEC 60947-2
- Tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2
- Classe de limitation : 3 conforme à EN 60898-1
- Dimensions : 85 mm (hauteur) x 54 mm (largeur) x 78,5 mm (profondeur)
- Poids : 0,375 kg
- Durée de vie mécanique : 20 000 cycles
- Durée de vie électrique : 10 000 cycles
Compatibilité et accessoires
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité du bloc de distribution du peigne de jeu de barres : Oui, haut ou bas
Installation
- Mode de raccordement : Terminal simple, haut ou bas
- Fil rigide : 1...25 mm² max
- Fil souple : 1...16 mm² max
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Utilisation
Ce disjoncteur est utilisé pour protéger les circuits électriques contre les surcharges et les courts-circuits, garantissant ainsi la sécurité des installations électriques. Il est particulièrement adapté pour les applications nécessitant une protection rapide et efficace.Autres informations
- Couleur : Blanc
- Protection fuite à la terre : Bloc séparé
- Signalisation locale : Indicateur de déclenchement
