Informations produit
Description

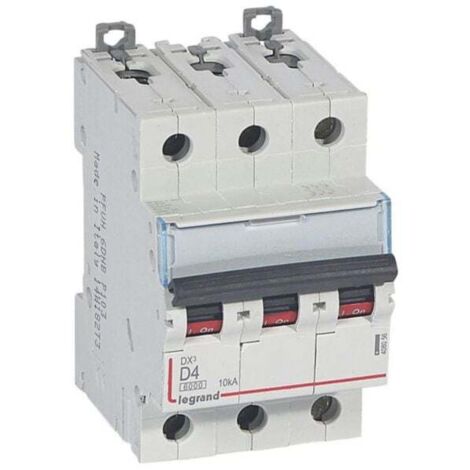

Disjoncteur Legrand triphasé avec arrivée haute et départ bas à vis pour peigne HX³ traditionnel
Ce disjoncteur 3P est fabriqué par Legrand. Il appartient à la gamme DX3.
Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).
Ce disjoncteur est raccordé au circuit via un système de connexion à vis. Il occupe 3 modules de 18mm sur le rail DIN de votre tableau électrique.
Calibré à 4A, le disjoncteur 408056 courbe D doit être installé sur un circuit de tension 380V.
L'essentiel du disjoncteur Legrand 408056
- Courbe D
- Pouvoir de coupure en habitation : 6kA
- Pouvoir de coupure en industrie : 10kA
- Calibrage : 4A
- Tension nominale : 380V
Profondeur d'encastrement
-
44 mm
Caractéristique de déclenchement
-
D
Nombre de pôles (total)
-
3
Nombre de pôles protégés
-
3
Courant nominal assigné
-
4 A
Tension assignée
-
400 V
Tension d'isolation assignée Ui
-
500 V
Tension assignée de tenue aux chocs (Uimp)
-
4 kV
Type de tension
-
AC
Pouvoir de coupure assigné Icn selon EN 60898 à 400V
-
6 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V
-
25 kA
Pouvoir de coupure assigné selon IEC 60947-2 à 400 V
-
10 kA
Fréquence
-
50 - 60 Hz
Montage encastré
-
Oui
Conducteur neutre branché simultanément
-
Non
Degré de pollution
-
2
Dispositifs auxiliaires possibles
-
Oui
Largeur dans les unités de partition
-
3
Classe de protection (IP)
-
IP20
Température ambiante en fonctionnement
-
-25 - 70 °C
Section de conducteur connectable multifilaire
-
1.5 - 25 mm²
Section de conducteur connectable monofilaire
-
1.5 - 35 mm²
Antidéflagration
-
Non
Largeur hors tout
-
53.1 mm
Hauteur hors tout
-
94.8 mm
Profondeur/longueur hors tout
-
77.8 mm
Résistance aux chocs (IK)
-
IK02
Temperature de stockage
-
-40 - 70 °C
Sens de l'alimentation électrique
-
Par le haut ou le bas
Couleur
-
gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Type de borne
-
borne à vis
Equipé d'un porte étiquette
-
Oui
Mode de pose
-
rail DIN
Caractéristiques
- MarqueLEGRAND
- Intensité courant4 A
- Courbe de déclenchementD
- Fonction du disjoncteurTripolaire
- Hauteur94.8 mm
- Indice de protectionIP20
- Largeur53.1 mm
- MatièresPlastique
- Mode de pose électricitéRail DIN
- Nombre de pôle(s)3
- Poids437 g
- Réseau électriqueTriphasé
- Tension électrique400 V
- Type de connecteurBipolaire
- Type de disjoncteurCoupe circuit
- Réf. ManoManoME3863373
- MMID559260163417
- Réf. fabricantLEG 408056
- EAN3245064080569
Impact environnemental
- OrigineFabriqué en Italie
Questions fréquentes
Ce disjoncteur peut-il être utilisé dans des environnements à températures extrêmes ?
Oui, ce disjoncteur est conçu pour fonctionner dans une plage de températures ambiantes allant de -25 °C à 70 °C, ce qui le rend adapté aux environnements à températures extrêmes.
Quelle est la section maximale des conducteurs pouvant être connectés à ce disjoncteur ?
Ce disjoncteur peut accueillir des conducteurs monofilaire jusqu'à 35 mm² et des conducteurs multifilaire jusqu'à 25 mm².
Ce disjoncteur est-il compatible avec une installation nécessitant une alimentation par le bas ?
Oui, ce disjoncteur permet une alimentation électrique par le haut ou par le bas, offrant une flexibilité d'installation.
