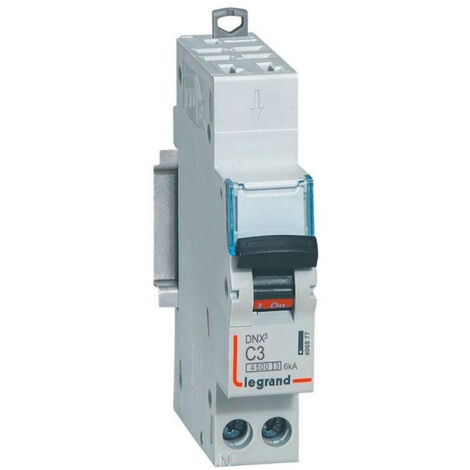

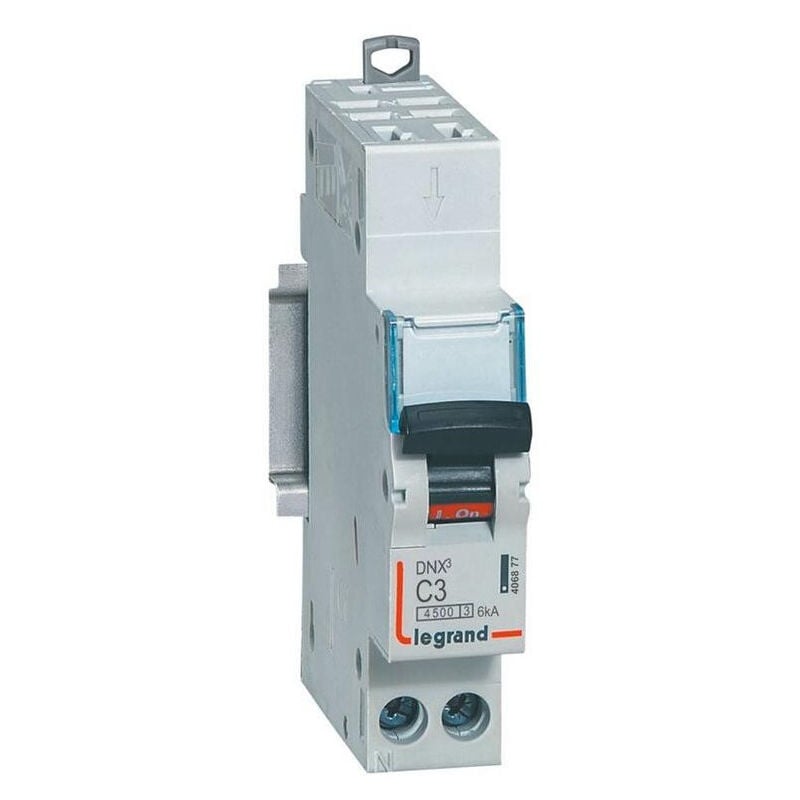

406877 Disjoncteur Legrand 3a Unipolaire + Neutre Dx3 - Courbe C - 4,5/6ka - Auto+vis - 1 Module

Disjoncteur Legrand phase neutre avec arrivée borne automatique et sortie borne à vis

Ce disjoncteur 1P+N est fabriqué par Legrand. Il appartient à la gamme DX3.

Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 6kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 4,5kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).

Ce disjoncteur est raccordé au circuit via un système de connexion automatique et vis. Il occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.

Calibré à 3A, le disjoncteur 406877 courbe C doit être installé sur un circuit de tension 220V.

L'essentiel du disjoncteur Legrand 406877

• Courbe C
• Pouvoir de coupure en habitation : 4,5kA
• Pouvoir de coupure en industrie : 6kA
• Calibrage : 3A
• Tension nominale : 220V

Profondeur d'encastrement

• 44 mm

Caractéristique de déclenchement

• C

Nombre de pôles (total)

• 2

Nombre de pôles protégés

• 1

Courant nominal assigné

• 3 A

Tension assignée

• 230 V

Tension d'isolation assignée Ui

• 250 V

Tension assignée de tenue aux chocs (Uimp)

• 4 kV

Pouvoir de coupure assigné Icn selon EN 60898 à 230 V

• 4.5 kA

Type de tension

• AC

Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V

• 6 kA

Fréquence

• 50 - 60 Hz

Classe de limitation d'énergie

• 3

Montage encastré

• Oui

Conducteur neutre branché simultanément

• Oui

Degré de pollution

• 2

Dispositifs auxiliaires possibles

• Oui

Largeur dans les unités de partition

• 1

Classe de protection (IP)

• IP20

Température ambiante en fonctionnement

• -25 - 70 °C

Section de conducteur connectable multifilaire

• 0.75 - 10 mm²

Section de conducteur connectable monofilaire

• 0.75 - 16 mm²

Antidéflagration

• Non

Largeur hors tout

• 17.8 mm

Hauteur hors tout

• 94.8 mm

Profondeur/longueur hors tout

• 77.6 mm

Résistance aux chocs (IK)

• IK02

Temperature de stockage

• -40 - 70 °C

Tension d'alimentation

• 210 - 250 V

Sens de l'alimentation électrique

• Par le haut

Indication de repérage des bornes de raccordement

• Oui

Couleur

• gris

Numéro RAL

• 7035

Sans halogène

• Oui

Type de borne

• borne automatique

Type de connexion

• Peigne et câble

Equipé d'un porte étiquette

• Oui

Mode de pose

• rail DIN
