A9p22620 Disjoncteur Schneider 20a - Phase Neutre 1p+n - Courbe C - 4,5/6ka - à Vis - Schneider Idt40t

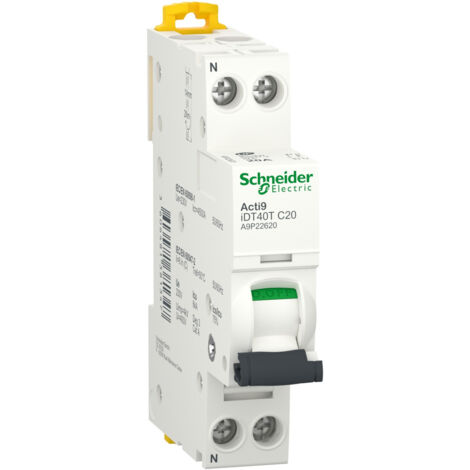

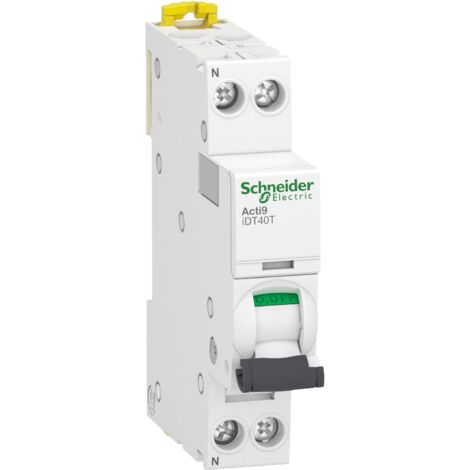

Disjoncteur 1P+N 20A courbe C - Schneider A9P22620

Ce disjoncteur phase neutre de Calibre 20A est équipé de bornes À vis d'une capacité de 1 à 16mm² en fil rigide et de 1 à 10mm² avec du fil souple avec embouts de câblage.

Son calibre de 20A est parfait pour protéger le circuit d'un chauffe-eau (norme NF C 15-100).

Le disjoncteur Schneider A9P22620 est compatible avec des peignes électriques au pas de 9mm

Issu de la gamme Acti 9 iDT40T de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 6kA selon la norme NF EN60947-2 (industriel et tertiaire) et 4,5kA selon la norme NF EN60898-1 (habitation).

Le A9P22620 occupe 1 module de 18mm sur votre tableau électrique.

Ce disjoncteur magnétothermique est fabriqué en France par Schneider et bénéficie d'une certification NF.

Les points clés du disjoncteur A9P22620

• certification NF
• Fabriqué en France
• courbe C
• Bornes À vis
• Fonctionne sur 220V phase neutre
• Calibrage 20A

Caractéristiques principales du Disjoncteur phase neutre Schneider A9P22620 :

• Gamme : Acti9

• Nom du produit : Acti9 iDT40

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : IDT40T

• Application : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position du pôle neutre : Gauche

• In courant assigné d'emploi : 20 A

• Type de réseau : CA

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure : 4500 A Icn at 230 V AC 50 Hz conforming to EN/IEC 60898-16 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

• Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2

• Labels qualité : NF

• Complémentaires Fréquence du réseau : 50 Hz

• [Ue] tension assignée d'emploi : 230 V CA 50 Hz

• limite de déclenchement magnétique : 5...10 x In se conformer à EN/CEI 60898-18 x In +/- 20 % se conformer à EN/CEI 60947-2

• [Ics] pouvoir de coupure de service : 4500 A 100 % Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-14,5 kA 75 % Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2

• Classe de limitation : 3 conforming to EN/IEC 60898-1

• [Ui] tension d'isolement : 400 V CA 50 Hz se conformer à EN/CEI 60947-2

• [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Indication de tension : Indication ON/OFFSignalisation de déclenchement

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 2

• Hauteur : 85 mm

• Largeur : 18 mm

• Profondeur : 74 mm

• Poids du produit : 120 g

• Couleur : White

• Endurance mécanique : 20000 cycle

• Endurance électrique : 20000 cycle

• Verrouillages optionnels : Dispositif de cadenassage

• connexion : À vis

• position de verrouillage : Vis

• Type de raccordement : Borne du type à cage haut ou bas1?10 mm² soupleBorne du type à cage haut ou bas1?16 mm² rigide

• Longueur de dénudage des fils : 14 mm for top or bottom connection

• couple de serrage : 2 N.m top or bottom

• Protection différentielle : Bloc séparé
