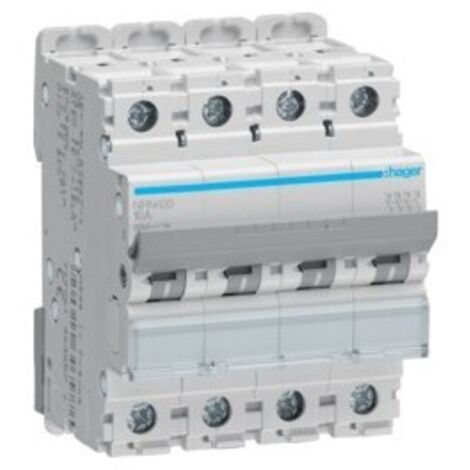

Disjoncteur 4 Pôles 25kA courbe C 20A 4 modules HAGER NRN420
Dont éco-participation : 0,10 € TTC
Vendu par Milea Habitat et 1 autre marchand
Souvent achetés ensemble
Informations produit
Description
Disjoncteur 4 Pôles 25kA courbe C 20A 4 modules HAGER NRN420
Le disjoncteur Hager NRN420 d'une capacité de 20 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure est de 25kA et sa courbe C
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 Pôles
Type de pôles:
4 Pôles
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
C
Compatibilité
Compatible avec montage Rail DIN:
oui
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
415 V
Tension
Tension assignée d'isolement:
500 V
Tension maxi d'utilisation:
415 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
3 kA
Pouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2):
3 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:
50 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
50 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
50 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
25 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
25 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
5/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
23,98 A
Courant assigné à -20°C:
24,38 A
Courant assigné à 0°C:
22,73 A
Courant assigné à 10°C:
21,86 A
Courant assigné à -10°C:
23,57 A
Courant assigné à 25°C:
20,48 A
Courant assigné à -25°C:
24,78 A
Courant assigné à 30°C:
20 A
Courant assigné à 35°C:
19,48 A
Courant assigné à 40°C:
18,94 A
Courant assigné à 45°C:
18,39 A
Courant assigné à 5°C:
22,3 A
Courant assigné à -5°C:
23,16 A
Courant assigné à 50°C:
17,81 A
Courant assigné à 55°C:
17,22 A
Courant assigné à 60°C:
16,61 A
Courant assigné à 65°C:
15,98 A
Courant assigné à 70°C:
15,32 A
Courant assigné à 0°C selon IEC 60947-2:
25,33 A
Courant assigné à 10°C selon IEC 60947-2:
24,36 A
Courant assigné à -10°C selon IEC 60947-2:
26,27 A
Courant assigné à 15°C selon IEC 60947-2:
23,86 A
Courant assigné à -15°C selon IEC 60947-2:
26,72 A
Courant assigné à 20°C selon IEC 60947-2:
23,34 A
Courant assigné à -20°C selon IEC 60947-2:
27,17 A
Courant assigné à 25°C selon IEC 60947-2:
22,82 A
Courant assigné à -25°C selon IEC 60947-2:
27,61 A
Courant assigné à 30°C selon IEC 60947-2:
22,29 A
Courant assigné à 35°C selon IEC 60947-2:
21,74 A
Courant assigné à 40°C selon IEC 60947-2:
21,17 A
Courant assigné à 45°C selon IEC 60947-2:
20,6 A
Courant assigné à 5°C selon IEC 60947-2:
24,85 A
Courant assigné à -5°C selon IEC 60947-2:
25,8 A
Courant assigné à 50°C selon IEC 60947-2:
20 A
Courant assigné à 55°C selon IEC 60947-2:
19,34 A
Courant assigné à 60°C selon IEC 60947-2:
18,65 A
Courant assigné à 65°C selon IEC 60947-2:
17,94 A
Courant assigné à 70°C selon IEC 60947-2:
17,2 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
2,74 W
Puissance active maximale dissipée par pôle selon la norme produit:
4,5 W
Puissance dissipée totale sous IN:
10,87 W
Déclenchement
Temps de réponse à l'ouverture:
7 ms
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Approprié pour montage encastré:
oui
Connexion
position des cages amont à la livraison:
ouvertes
position des cages aval à la livraison:
ouvertes
Section de raccordement des bornes aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont à vis, en câble souple:
1/25 mm²
Section de raccord bornes aval en câble rigide:
1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Classe de limitation d'énergie I²t:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Température
Température de calibration:
50 °C
Caractéristiques
- MarqueHAGER
- Longueur400 cm
- Largeur70 mm
- Hauteur83 mm
- Profondeur70 mm
Questions fréquentes
Cet équipement a une capacité de coupure de 25 kA, ce qui est essentiel pour protéger les circuits électriques contre les courts-circuits et les surcharges. Une capacité de coupure élevée permet de garantir une sécurité accrue dans les installations électriques, en minimisant les risques d'incendie ou de dommages aux équipements.
Le courant nominal de cet appareil est de 20 A. Cela signifie qu'il est conçu pour gérer des charges électriques jusqu'à cette intensité sans risque de déclenchement intempestif, ce qui est crucial pour des installations nécessitant une protection fiable.
Cet équipement utilise un type de connexion à vis, ce qui permet une installation sécurisée et stable. Ce type de connexion nécessite des outils appropriés pour un montage correct, garantissant ainsi une performance optimale et une sécurité accrue.
Réponses générées par IA à partir des informations vendeur
