Informations produit
Description

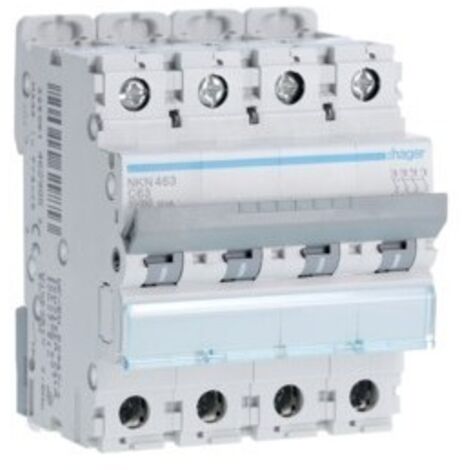

Disjoncteur 4 Pôles 10-15kA courbe C 63A 4 modules HAGER NKN463
Position du neutre:
sans neutre
Nombre de pole protégé:
4
Nombre de pôles:
4 P
Type de pôles:
4 P
Avec pole de Neutre coupé:
non
Mode de fixation:
rail DIN
Courbe:
C
Compatibilité
Compatible avec montage Rail DIN:
oui
Commandes & indicateurs
Avec indicateur de défaut:
non
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes alignées
Alignement des bornes hautes pour produits modulaires:
Bornes alignées
Principales caractéristiques électriques
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
400 V
Tension
Seuil minimal de tension d'emploi (Ue min):
12 V
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
6000 V
Intensité du courant
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:
10 kA
Pouvoir de coupure de service Ics AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:
7,5 kA
Pouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:
7,5 kA
Pouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:
30 kA
Pouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:
15 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:
15 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
5/10 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
7/15 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Valeur du seuil min/maxi du fonctionnement thermique DC:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
76,06 A
Courant assigné à -20°C:
77,38 A
Courant assigné à 0°C:
71,97 A
Courant assigné à 10°C:
69,11 A
Courant assigné à -10°C:
74,72 A
Courant assigné à 25°C:
64,58 A
Courant assigné à -25°C:
78,67 A
Courant assigné à 30°C:
63 A
Courant assigné à 35°C:
60,96 A
Courant assigné à 40°C:
58,86 A
Courant assigné à 45°C:
56,68 A
Courant assigné à 5°C:
70,56 A
Courant assigné à -5°C:
73,36 A
Courant assigné à 50°C:
54,4 A
Courant assigné à 55°C:
52,03 A
Courant assigné à 60°C:
49,55 A
Courant assigné à 65°C:
46,94 A
Courant assigné à 70°C:
44,17 A
Courant assigné à 0°C selon IEC 60947-2:
80,64 A
Courant assigné à 10°C selon IEC 60947-2:
77,43 A
Courant assigné à -10°C selon IEC 60947-2:
83,72 A
Courant assigné à 15°C selon IEC 60947-2:
75,78 A
Courant assigné à -15°C selon IEC 60947-2:
85,22 A
Courant assigné à 20°C selon IEC 60947-2:
74,09 A
Courant assigné à -20°C selon IEC 60947-2:
86,7 A
Courant assigné à 25°C selon IEC 60947-2:
72,36 A
Courant assigné à -25°C selon IEC 60947-2:
88,15 A
Courant assigné à 30°C selon IEC 60947-2:
70,59 A
Courant assigné à 35°C selon IEC 60947-2:
68,77 A
Courant assigné à 40°C selon IEC 60947-2:
66,9 A
Courant assigné à 45°C selon IEC 60947-2:
64,98 A
Courant assigné à 5°C selon IEC 60947-2:
79,05 A
Courant assigné à -5°C selon IEC 60947-2:
82,2 A
Courant assigné à 50°C selon IEC 60947-2:
63 A
Courant assigné à 55°C selon IEC 60947-2:
60,26 A
Courant assigné à 60°C selon IEC 60947-2:
57,38 A
Courant assigné à 65°C selon IEC 60947-2:
54,35 A
Courant assigné à 70°C selon IEC 60947-2:
51,14 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1,1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
6,62 W
Puissance active maximale dissipée par pôle selon la norme produit:
13 W
Puissance dissipée totale sous IN:
25,7 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
83 mm
Largeur produit installé:
70 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
2,8Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Non applicable
Type de raccordement bas pour produits modulaires:
Borne biconnect
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Approprié pour montage encastré:
oui
Connexion
position des cages amont à la livraison:
ouvertes
position des cages aval à la livraison:
ouvertes
Section de raccordement des bornes aval à vis, en câble souple:
1/25 mm²
Section de raccordement des bornes amont à vis, en câble souple:
1/25 mm²
Section de raccord bornes aval en câble rigide:
1/35 mm²
Section de raccordement des bornes amont à vis, en câble rigide:
1/35 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
EN 60898-1, IEC 60947-2
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
2
Classe de limitation d'énergie I²t:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Température
Température de calibration:
50 °C
Caractéristiques
- MarqueHAGER
- Hauteur83 mm
- Tension électrique400 V
- Intensité courant63 A
- MatièresPlastique
Impact environnemental
- OrigineFabriqué en France
Questions fréquentes
Oui, ce disjoncteur est compatible avec une tension de 230 V AC, avec un pouvoir de coupure assigné de 10 kA et un pouvoir de coupure de service de 7,5 kA.
Cet équipement se fixe sur un rail DIN, ce qui permet une installation rapide et sécurisée.
Le couple de serrage recommandé pour les bornes de connexion est de 2,8 Nm.
Réponses générées par IA à partir des informations vendeur
