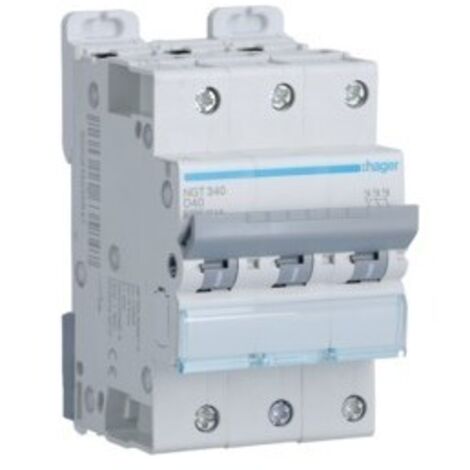

Disjoncteur 3 Pôles 6-10kA courbe D 40A 3 modules HAGER NGT340
Dont éco-participation : 0,08 € TTC
Vendu par Milea Habitat et 1 autre marchand
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Disjoncteur 3 Pôles 6-10kA courbe D 40A 3 modules HAGER NGT340
nombre de pôles (total) - 3
nombre de pôles protégés - 3
calibre/courant nominal assigné (In) - 40 A
caractéristique de déclenchement (type/courbe) - D
pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) - 6 kA
Position du neutre:
sans neutre
Nombre de pole protégé:
3
Nombre de pôles:
3 P
Type de pôles:
3 P
Avec pole de Neutre coupé:
non
Courbe:
D
Connectivité
Alignement des bornes basses pour produits modulaires:
Bornes décalées
Alignement des bornes hautes pour produits modulaires:
Borne décalée
Principales caractéristiques électriques
Fréquence assignée:
50/60 Hz
Type de tension d'alimentation:
AC
Tension assignée d'emploi Ue:
400/415 V
Tension
Tension assignée d'isolement:
500 V
Tension assignée de tenue aux chocs:
4000 V
Intensité du courant
Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2):
2 kA
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):
2 kA
Valeur du seuil mini/max de fonctionnement magnétique en alternatif:
10/14,4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC:
15/30 In
Valeur du seuil mini/max de fonctionnement thermique en alternatif:
1,13/1,45 In
Courant / température
Courant assigné à -15°C:
45,3 A
Courant assigné à -20°C:
45,9 A
Courant assigné à 0°C:
43,6 A
Courant assigné à 10°C:
42,5 A
Courant assigné à -10°C:
44,8 A
Courant assigné à 15°C:
41,9 A
Courant assigné à 20°C:
41,3 A
Courant assigné à 25°C:
40,6 A
Courant assigné à -25°C:
46,4 A
Courant assigné à 30°C:
40 A
Courant assigné à 35°C:
39,6 A
Courant assigné à 40°C:
39,1 A
Courant assigné à 45°C:
38,7 A
Courant assigné à 5°C:
43,1 A
Courant assigné à -5°C:
44,2 A
Courant assigné à 50°C:
38,2 A
Courant assigné à 55°C:
37,7 A
Courant assigné à 60°C:
37,3 A
Coefficient de correction du courant
Coefficient de correction du déclenchement magnétique à 100Hz:
1,1
Coefficient de correction du déclenchement magnétique à 200Hz:
1,2
Coefficient de correction du déclenchement magnétique à 400Hz:
1,5
Coefficient de correction du déclenchement magnétique à 60Hz:
1
Coefficient de correction du courant nominal pour 2 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés:
0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:
0,9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés:
0,85
Puissance
Puissance dissipée par pôle à In:
4,8 W
Puissance dissipée totale sous IN:
14,2 W
Endurance
Endurance électrique en nombre de cycles:
4000
Endurance mécanique nombre de manoeuvres:
20000
Dimensions
Profondeur produit installé:
70 mm
Hauteur produit installé:
84,7 mm
Longueur:
96,1 mm
Largeur produit installé:
53,1 mm
Installation, montage
Type de raccordement haut pour produits modulaires:
Borne à vis
Couple de serrage:
1,9Nm
Type de loquet bas pour produits modulaires:
Plastique
Type de loquet haut pour produits modulaires:
Plastique
Type de raccordement bas pour produits modulaires:
Borne à vis
Démontabilité basse pour produits modulaires:
oui
Démontabilité haute pour produits modulaires:
oui
Connexion
Type de connexion:
cage à vis
Section de raccordement des bornes amont et aval à vis, en câble souple:
0,75/10 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide:
0,75/16 mm²
Equipement
Accessoriable:
oui
Standards
Texte norme:
EN 60898-1
Directive européenne RoHs:
conformité volontaire
Directive européenne WEEE:
concerné
Sécurité
Indice de protection IP:
IP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-2:
3
Altitude:
2000 m
Température de stockage:
-25 à 80 °C
Tropicalisation/humidité/Exécution:
tous climats
Caractéristiques
- MarqueHAGER
- Longueur7 cm
- Hauteur84.7 mm
- Tension électrique400 V
- Intensité courant40 A
Questions fréquentes
Le pouvoir de coupure de ce disjoncteur est de 6 kA à une tension de 400 V, ce qui permet une protection efficace contre les surcharges et les courts-circuits dans les installations électriques.
Ce dispositif utilise des bornes à vis pour les raccordements haut et bas, avec un couple de serrage recommandé de 1,9 Nm, ce qui facilite son installation dans des tableaux électriques.
Ce disjoncteur est conçu pour un degré de pollution 3, peut être utilisé jusqu'à une altitude de 2000 m, et supporte des températures de stockage allant de -25 à 80 °C, ce qui le rend adapté à tous les climats.
