Ngt325 Hager - Disjoncteur Courbe D - 25a - Triphasé 3p - 6-10ka - 3 Modules - Ngt - Bornes Décalées à Vis

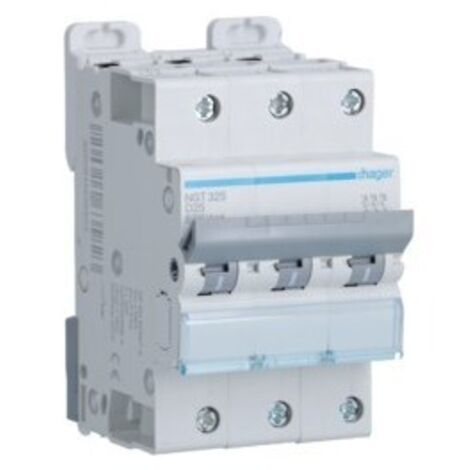

Disjoncteur Hager triphasé à bornes décalées

Ce disjoncteur 3P est fabriqué par Hager. Il appartient à la gamme NGT.

Dans le respect de la norme EN60947-2, il assure un pouvoir de coupure de 10kA (protection des circuits électriques tertiaires et industriels). Il assure également un pouvoir de coupure de 6kA pour être conforme à la norme EN60868-1 (protection des circuits électriques résidentiels).

Ce disjoncteur possède un système de connexion à bornes décalées à vis. Pensez à prévoir un peigne compatible Bornes décalées.
Il occupe 3 modules de 18mm sur le rail DIN de votre tableau électrique.

Calibré à 25A, le disjoncteur NGT325 courbe D doit être installé sur un circuit de tension 380V.

L'essentiel du disjoncteur Hager NGT325

• Courbe D
• Pouvoir de coupure en habitation : 6kA
• Pouvoir de coupure en industrie : 10kA
• Calibrage : 25A
• Tension nominale : 380V
• Certifié NF

• Architecture
  • Position du neutre
    • sans neutre
  • Nombre de pole protégé
    • 3
  • Nombre de pôles
    • 3 P
  • Type de pôles
    • 3 P
  • Courbe
    • D
• Fonctions
  • Avec pole de Neutre coupé
    • Non
• Modèle
  • Nombre de modules
    • 3
• Connectivité
  • Alignement des bornes hautes pour produits modulaires
    • Borne décalée
  • Alignement des bornes basses pour produits modulaires
    • Bornes décalées
• Principales caractéristiques électriques
  • Tension assignée d'emploi Ue
    • 400 / 415 V
  • Type de tension d'alimentation
    • AC
  • Fréquence assignée
    • 50/60 Hz
• Tension
  • Tension assignée d'isolement
    • 500 V
  • Tension assignée de tenue aux chocs
    • 4000 V
• Intensité du courant
  • Courant assigné nominal
    • 25 A
  • Valeur du seuil mini/max de fonctionnement thermique en alternatif
    • 1.13 / 1.45 In
  • Valeur du seuil mini/max de fonctionnement magnétique en alternatif
    • 10 / 14.4 In
  • Valeur du seuil min/maxi du fonctionnement magnétique DC
    • 15 / 30 In
  • Valeur du seuil min/maxi du fonctionnement thermique DC
    • 0 In
  • Pouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2)
    • 2 kA
  • Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)
    • 2 kA
• Courant / température
  • Courant assigné à -25°C
    • 29.97 A
  • Courant assigné à -20°C
    • 29.55 A
  • Courant assigné à -15°C
    • 29.13 A
  • Courant assigné à -10°C
    • 28.7 A
  • Courant assigné à -5°C
    • 28.27 A
  • Courant assigné à 0°C
    • 27.83 A
  • Courant assigné à 30°C
    • 25 A
  • Courant assigné à 35°C
    • 24.64 A
  • Courant assigné à 40°C
    • 24.28 A
  • Courant assigné à 45°C
    • 23.91 A
  • Courant assigné à 50°C
    • 23.54 A
  • Courant assigné à 55°C
    • 23.16 A
  • Courant assigné à 60°C
    • 22.77 A
• Coefficient de correction du courant
  • Coefficient de correction du courant nominal pour 2 appareils juxtaposés
    • 0.95
  • Coefficient de correction du courant nominal pour 3 appareils juxtaposés
    • 0.95
  • Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés
    • 0.9
  • Coefficient de correction du courant nominal pour 6 appareils juxtaposés
    • 0.85
  • Coefficient de correction du déclenchement magnétique à 100Hz
    • 1.1
  • Coefficient de correction du déclenchement magnétique à 200Hz
    • 1.2
  • Coefficient de correction du déclenchement magnétique à 400Hz
    • 1.5
  • Coefficient de correction du déclenchement magnétique à 60Hz
    • 1
• Dimensions
  • Profondeur produit installé
    • 70 mm
  • Hauteur produit installé
    • 84.7 mm
  • Largeur produit installé
    • 53.1 mm

• Fréquence
  • Fréquence
    • 50 à 60 Hz
• Puissance
  • Puissance dissipée totale sous IN
    • 11.1 W
  • Puissance dissipée par pôle à In
    • 3.8 W
• Endurance
  • Endurance électrique en nombre de cycles
    • 4000
  • Endurance mécanique nombre de manoeuvres
    • 20000
• Installation, montage
  • Type de raccordement haut pour produits modulaires
    • Borne à vis
  • Couple de serrage
    • 1,9Nm
  • Type de loquet haut pour produits modulaires
    • Plastique
  • Type de loquet bas pour produits modulaires
    • Plastique
  • Type de raccordement bas pour produits modulaires
    • Borne à vis
  • Démontabilité haute pour produits modulaires
    • Oui
  • Démontabilité basse pour produits modulaires
    • Oui
• Connexion
  • Section de raccordement des bornes amont et aval à vis, en câble rigide
    • 0.75 / 16 mm²
  • Section de raccordement des bornes amont et aval à vis, en câble souple
    • 0.75 / 10 mm²
  • Type de connexion
    • cage à vis
• Equipement
  • Intègere porte étiquette transparent
    • Non
• Standards
  • Texte norme
    • EN 60898-1
  • Homologations
    • NF
  • Directive européenne WEEE
    • concerné
• Sécurité
  • Indice de protection IP
    • IP20
• Conditions d'utilisation
  • Température de service
    • -25...60 °C
  • Degré de pollution suivant IEC 60664 / IEC 60947-2
    • 3
  • Altitude
    • 2000 m
  • Tropicalisation/humidité/Exécution
    • tous climats
  • Température de stockage/transport
    • -25...80 °C
• Identification
  • Mots clés
    • Disjoncteur
    • Bornes décalées
    • Modulaire
